石詠衡 梁悅童 董新宇
國家管網集團油氣調控中心

背景
  地震、洪水等自然災害的發生，給天然氣管道的安全運行造成較大影響，嚴重情況下可能導致管道變形甚至破裂泄漏。2023年12月18日23時，甘肅省積石山縣發生6.2級地震，震源深度10 km，震中距國家管網集團最近場站約85 km，震感明顯。國家管網集團油氣調控中心立即啟動應急預案，及時調整運行方案，開展緊急排查，有效保障管道安全運行（圖 1）。

圖 1 油氣調控中心開展應急防控

做法
  （1）震前預防措施。
  建立健全監測預警體系。利用SCADA系統建立了完善的天然氣管道監測預警體系，調度人員可以實時監測管道運行狀態，如壓力變化、溫度起伏、流量波動等重點參數并發出預警信號，同時所屬企業通過應急管理系統迅速定位地震坐標，及時確定震中與所轄管道、場站的直線距離，為管道的應急處置提供重要的數據支撐，節省應急時間。
  制定專項應急預案。針對地震等自然災害制定了詳細的應急預案，明確各部門職責和處置流程，定期開展專項應急演練，提高運行人員應急處置能力，確保在地震發生后能夠迅速、有效組織開展應急處置，最大限度減少對生產運行的影響。
  （2）震后調控措施。
  緊急排查。立即啟動應急預案，對受影響的天然氣管道進行緊急排查。通過分析沿線所有閥室、場站壓力數據趨勢，初步研判管道受地震影響程度（圖 2）。與此同時，緊急調配現場各天然氣分輸站工作人員，以嚴謹、細致的工作態度，對用戶端開展地毯式排查，了解每個分輸用戶的用氣需求變化，耐心詢問用戶在地震發生后是否察覺到異常情況。

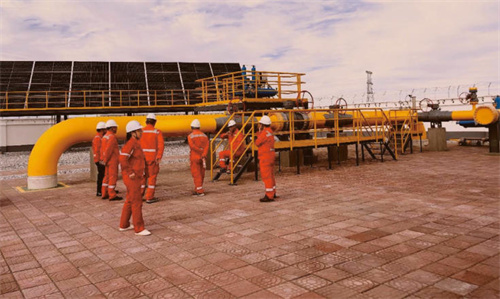

圖 2 現場進行閥室管線異常排查

  運行調整。為防止出現天然氣泄漏或引發次生災害，密切關注管道運行狀態，實時調整管道運行條件，包括降低管道運行壓力、降低壓縮機組運行負荷、臨時調整資源流向等；同時根據沿線用戶用氣需求和管道情況，協商調整供氣壓力或流量，避免影響地震及周邊區域用戶正常用氣。
  管道巡檢�，F場下達調度令，組織專人在安全范圍內對沿線400 km天然氣管道進行全面巡檢，包括管道的外觀檢查、壓力測試、泄漏檢測等，確定管道的受損情況。根據現場實際情況采用多分段機動車巡檢，提高了檢測效率和準確性。
  修復與更換。按照應急預案要求，根據巡檢結果對輕微受損的管道，采用焊接、修補等方式修復；對于嚴重受損的管道，需要進行換管。
  安全監（檢）測�；謴驼�常供氣后，持續對天然氣管道進行安全監測，加強現場巡檢，經內檢測作業，未發現管道本體形變、壁厚減薄等問題。
  （3）經驗總結。
  地震后耗時近6小時對附近場站及400 km管道進行排查，未發現管道破損泄漏等異常情況，管道未停輸，確保了穩定供氣和安全運行。通過對地震災害全過程閉環管理（圖 3）進行分析，發現在以下方面需持續改進。一是進一步完善監測預警體系，提高預警的準確性和及時性；二是加強與現場協調聯動，修訂應急預案并開展演練，全面提高調控中心與現場應急處置的銜接；三是優化管道巡檢力度，采取無人機等更高效智能的方式，提高巡檢的頻率和質量；四是加強與相關部門的溝通協調，提高應急響應效率。

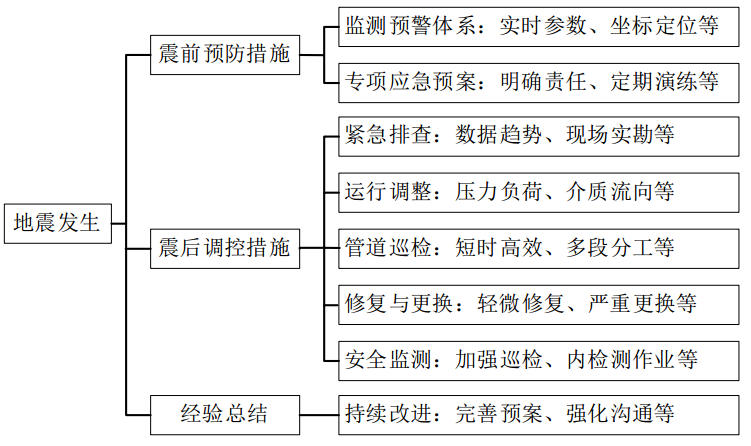

圖 3 地震災害應急處置流程圖

啟示
  通過對地震采取事前、事中、事后全過程閉環管理，可有效降低自然災害對天然氣管道造成的安全風險。事前通過制定應急預案，采取有效的運行調控措施，能夠在地震發生第一時間開展應急處置，最大限度減少對運行的影響；事中應急響應迅速高效，排查過程中嚴格按照制度流程操作與判斷，防止出現次生災害，體現了較強的應急處置水平；事后通過不斷總結經驗教訓，持續改進管道的抗風險能力，有效提升應急處置水平，為保障能源安全和社會(huì )穩定貢獻調控力量。


  作者簡介：石詠衡，1986年生，2009年畢業于遼寧石油化工大學油氣儲運工程專業，2020年獲得工程碩士學位，高級工程師，國家管網集團油氣調控中心一級工程師，現從事天然氣管網調控運行優化研究工作。聯系方式：18042919765。
