管道內檢測被譽為對管道的“體檢”，因其能較為系統、全面的檢測油氣管道存在的管體缺陷而被廣泛應用，檢測結果可用于準確指導對不可接受管體缺陷進行定位、開挖和修復，從而保障管道運行安全。GB 32167―2015《油氣管道完整性管理規范》規定管道投產后3年內應完成首次完整性評價，此后定期開展管道完整性評價并且應優先采用內檢測方法。

漏磁內檢測是目前鋼質油氣管道內檢測最常用的技術，可檢測管體上的常見內外腐蝕和坑狀缺陷、機械損傷和劃痕、焊縫異常、異常開孔等缺陷的位置和尺寸大小，以及套管、補板、閥門、三通等管道附件的位置。雖然相比其他完整性評價方法具有諸多優點，但受限于管道設計和運行條件，不是所有管道都能實施漏磁內檢測。通常需要滿足以下八個方面的要求。

（1）管徑。目前國內最小口徑、最大口徑的漏磁內檢測器分別為114 mm、1422 mm，管徑小于前者和大于后者的管道暫不能開展漏磁內檢測。

（2）收發球筒。收發球筒（圖 1）尺寸在滿足相應規范要求的基礎上還應具備表 1所列條件。

圖 1 收發球筒示意

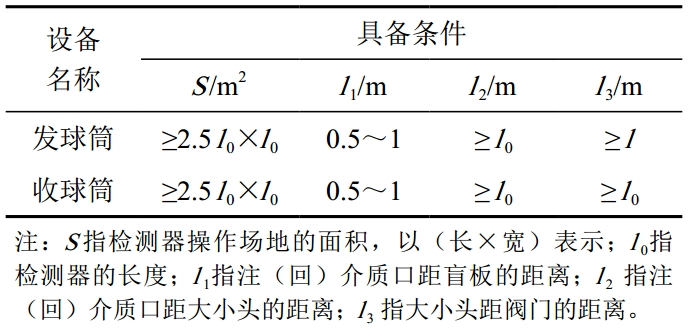

表 1 收發球筒應具備的條件

（3）三通。開孔直徑大于30%管道外徑的三通應設置擋條。套管三通開孔區域軸向長度應不大于管道外徑。相鄰兩個三通的中心間距應大于公式（ l＝1.5D+（d1+d2）/2，l 為相鄰兩個三通中心間距；D 為管道外徑；d1、d2為兩相鄰三通的開孔直徑）計算值。

（4）彎頭。管道彎頭的曲率半徑應滿足相應規格檢測器的通過性能指標，如應大于4倍管徑。相鄰彎頭間的直管段長度應大于管道外徑。

（5）閥門。管道沿線各閥門應開啟靈活，在清管、檢測期間應保持全開狀態。處于全開狀態的閥門內徑應滿足檢測器最低通過性能指標。當管道沿線安裝有自動開啟、關閉功能的閥門時，在實施清管檢測期間應關閉其自動功能。當管道沿線安裝有單向閥時，在實施清管檢測期間應鎖定在全開狀態。

（6）管道斜接。管道斜接角度不應超過檢測器的通過性能指標。

（7）直管段變形。管道直管段變形量不應超過檢測器的通過性能指標，如15%管徑。

（8）管道運行環境。檢測器運行期間，管道運行壓力、管道介質運行溫度應滿足檢測器正常運行要求；管道輸送流量應保持平穩且滿足檢測器運行速度的要求。

作者簡介：李揚，1986年生，碩士研究生，中油管道檢測技術有限責任公司資深檢測專家，主要從事管道內檢測工作。聯系方式：13503167133，jc_liyang@cnpc.com.cn。
