張華兵1 左棟2

1. 河北大學智慧油氣管道研究所； 2.中油國際管道有限公司

摘要：通過對烏茲別克斯坦的天然氣管道保護標準與管理實踐進行分析，具體包括管道內檢測周期、管道控制距離等兩個方面，分別將標準條款規定和管道企業具體實踐與國內情況進行對比分析，提出相關建議。

關鍵詞：烏茲別克斯坦；管道保護；標準規范；管道內檢測；控制距離

烏茲別克斯坦（以下簡稱烏國）是中亞的內陸國家，國土面積44.89萬平方公里，截至2022年4月人口3540萬。

烏國主要的長輸管道企業為“Uztransgaz”（烏茲別克斯坦國家油氣股份公司）和“Asia Trans Gas”（中烏天然氣管道公司， ATG）。其中ATG由Uztransgaz和中石油中亞天然氣管道有限公司共同出資成立，主要負責運營中亞天然氣管道的烏國境內段。該管道ABC三線并行，入境我國后通過霍爾果斯壓氣首站，與西氣東輸二、三線管道相連。

1  烏國天然氣管道保護標準主要規定

烏國天然氣管道主要執行烏茲別克斯坦國家標準《天然氣干線技術運行規則》―2019。該標準內容豐富，涵蓋了天然氣干線管道的線路、站場、地下儲氣庫和電氣、儀表、防腐、公用工程等的相關技術規定。以下簡要介紹該標準與管道保護相關的主要規定。

（1）管道內檢測周期。規定管道內檢測的頻率取決于管道每個特定部分的技術條件和外部條件（土壤、氣候、地質、水文等）。新建天然氣管道建成后，不遲于運行第1年應進行管道內檢測。天然氣管道再次內檢測的平均時間為5年。該條款對再檢測周期的規定不是剛性的，給出了需要考慮的因素和平均再檢測周期，允許管道企業基于實際情況確定。我國GB 32167―2015《油氣輸送管道完整性管理規范》，規定管道內檢測周期考慮操作條件下的管道應力水平，最長時間間隔從10年到20年不等。

（2）管道控制距離。將建筑物、構筑物分為16類，管道分為8類，然后按照管道直徑進一步分級，規定了管道與兩側建筑物、構筑物的最小距離（表 1）。

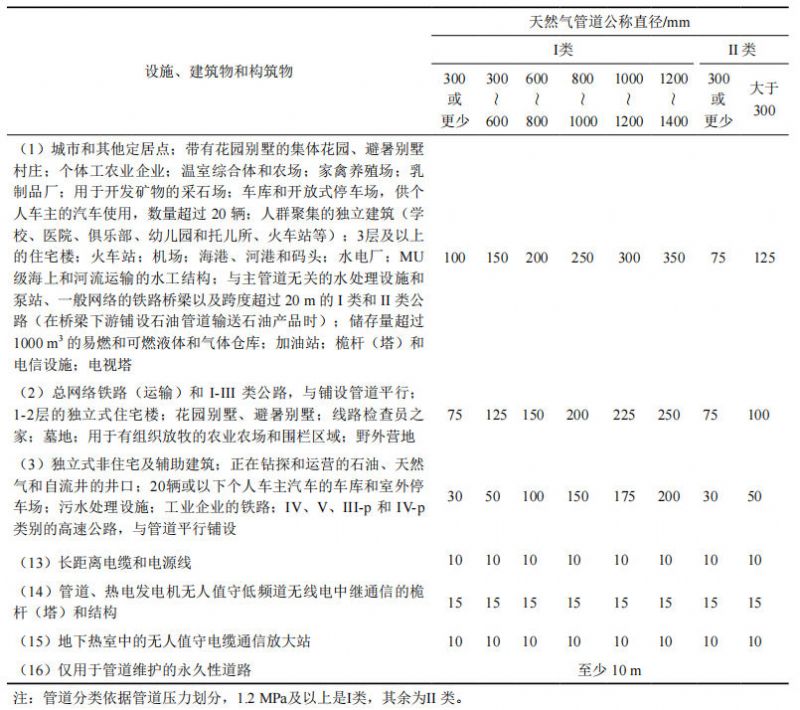

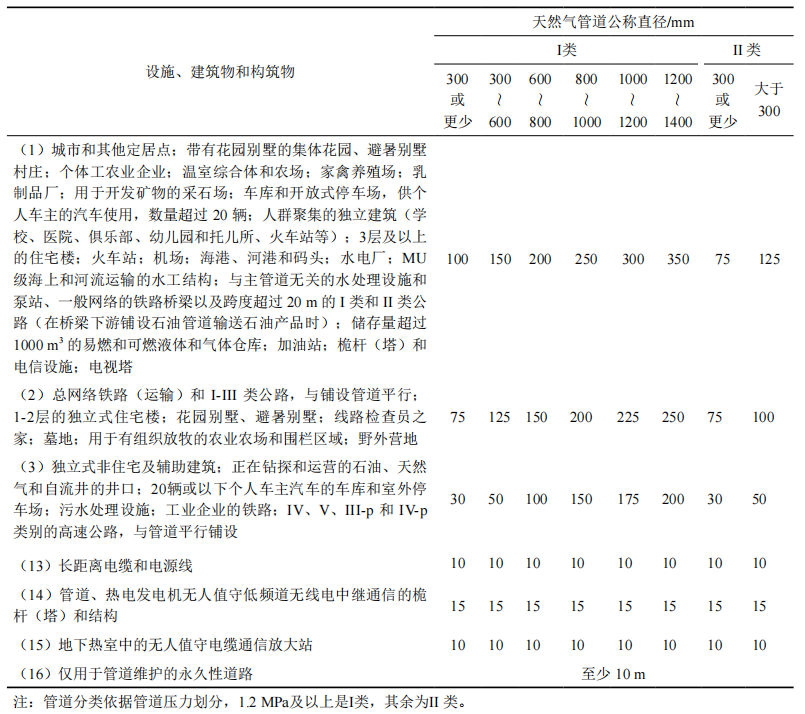

表 1 烏國天然氣管道和建筑物、構筑物的最小距離（節選 單位： m）

我國管道設計標準GB 50251―2015《輸氣管道工程設計規范》和GB 50253―2014《輸油管道工程設計規范》中規定管道兩側5 m不能有建構筑物，與烏國標準所規定的控制距離差別較大。

2  烏國ATG管道管理與國內企業比較

以ATG管道公司管理實踐為例，該公司管道管理團隊由烏國人員和中方人員共同組成。ATG管道口徑以1067 mm為主，部分管段管徑為1219 mm，設計壓力為9.81 MPa。

（1）管道內檢測。為保障管道安全，ATG管道自2009年投產以來已經開展了兩次內檢測，且皆采用漏磁內檢測技術，發現了少量的金屬損失缺陷。管道內檢測報告中給出了再次內檢測的周期。目前ATG正在策劃開展第三次管道內檢測。

目前我國油氣管道干線內檢測周期一般為5～8年不等，主要采用的也是漏磁內檢測技術，超聲內檢測技術應用較少。

（2）管道控制距離。ATG所轄的C線管道，管徑為1219 mm，依據表 1，管道兩側350 m范圍內不能有3層及以上建筑物，管道兩側250 m范圍內不能有1～2層建筑物（圖 1）。

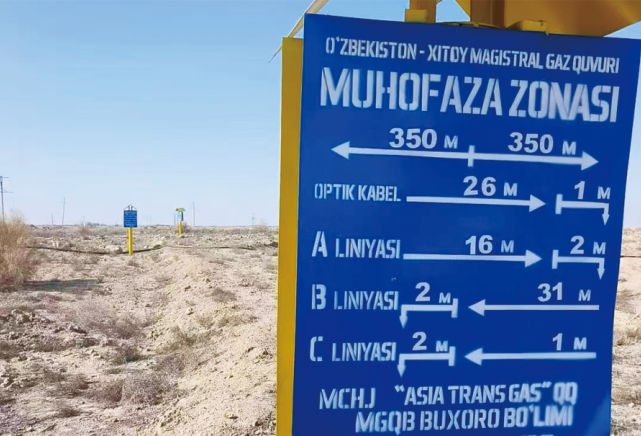

圖 1 烏國管道標志牌示例

管道路由周邊人口稀少，主要為戈壁鹽堿地，土地開發利用價值不高，目前規定的管道控制距離主要為今后能源建設和公共安全的長遠發展考慮。我國法規和標準中能找到明確規定的是管道兩側5 m不得有建筑物，但遇到需要確定人員密集型場所與管道距離時，常依據SY/T 6891.2―2020《油氣管道風險評價方法 第2部分：定量評價法》開展定量風險評價，基于可接受風險來確定最終的控制距離。

（3）優缺點比較。烏國確定管道控制距離時僅考慮管道壓力、管徑和建筑物類型等3個參數，給出了明確的管道控制距離二維速查表，簡單易行，可操作性較好。

我國確定管道控制距離時主要采用基于可接受風險的定量評價法，考慮了管徑、壓力、管道檢測修復、管道管理水平、所在地氣象條件、地形、建筑物類型與用途、應急響應能力等40余個參數，實現科學決策，但分析過程復雜，需要專業機構完成，并產生評價費用，決策周期長。

3  結語

烏國標準中與管道保護相關條款的規定與其國情密切相關，管道企業管理實踐表明其標準執行情況較好。烏國標準中規定的管道控制距離二維速查表簡單實用，可操作性好，我國可結合國情參考制定類似速查表，用在一些簡單情況下管道控制距離的初步?jīng)Q策。

作者簡介：張華兵，現任河北大學智慧油氣管道研究所所長，油氣管道完整性管理技術委員會(huì )秘書長，甘肅省管道保護協會(huì )特約研究員，《管道安全保護》副主編，長期從事油氣管道完整性管理技術研究與應用工作。聯系方式：modify78@163.com。
