吳鵬超 張青勇 張志 王曉霞 李志奎

國家管網集團建設管理分公司西北項目管理中心

背景

西氣東輸四線（吐魯番—中衛）作為國家“十四五”石油天然氣發展規劃重點項目，設計壓力12 MPa，管徑1219 mm，采用L555M/X80M鋼管，設計輸量150×108 Nm3/a。項目建設按照集團公司“全機械化施工、全數字化移交、全生命周期管理”的要求，在全線管道焊口無損檢測方面，采用數字射線DR檢測全面取代傳統的RT射線檢測，提高了工程建設的質量和進度。

做法

（1）DR檢測原理。X射線透過金屬材料后，其強度會(huì )由于材料的吸收現象而發生改變，而這些記錄著吸收量信息的射線會(huì )被射線探測器接受，并經過模擬數字信號的轉變而被計算機所接受，形成數字圖像，并按照一定格式儲存在計算機內，可在顯示器上顯示。專業人員可根據這些圖像進行缺陷評定。

（2）DR檢測技術分類�！爸行耐刚铡笔巧渚�(xiàn)源在管道內曝光，數字探測器在管道外部對焊道進行數字成像的檢測技術，主要由牽引車、高頻X射線源（周向）、磁介定位系統、管壁爬行器、數字探測器、運動控制系統和數字成像系統組成（圖 1）�！半p壁單影透照”是射線源與探測器均在管道外部對焊道進行數字成像的檢測技術，主要由管壁爬行器（射線源車）、高頻X射線源（定向）、管壁爬行器（探測器車）、數字探測器、運動控制系統和數字成像系統組成（圖 2）。

圖 1 管道內部牽引車及磁介定位系統示意圖

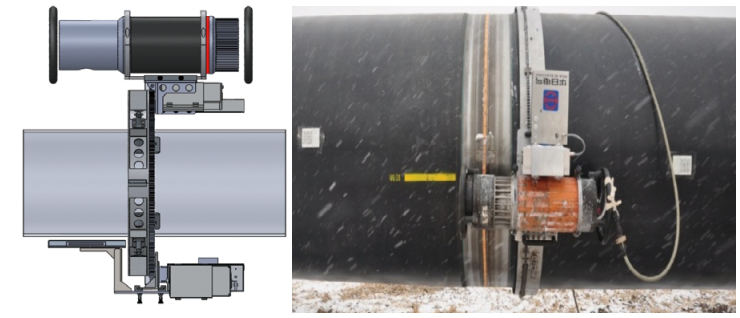

圖 2 雙壁單影透照示意圖

（3）DR檢測技術特點。一是檢測環保方便。DR檢測使用計算機對射線機、數字探測器、檢測裝置的行走、定位、曝光參數設置更加精準；圖像信噪比、靈敏度高，厚度寬容度大（圖 3）；圖像清晰，精確到微小細節，同RT射線膠片照相檢測相比，輻射劑量小、經濟環保、使用方便。二是檢測效率高。DR檢測主要為現場操作，圖片拼接，查看底片的成像情況。RT檢測完成后，需要底片沖洗，沖洗完才能知道沖洗是否合格，是否需要補片。DR的檢測評定時間較RT的檢測評定時間大幅縮減（表 1）。

圖 3 DR檢測圖像

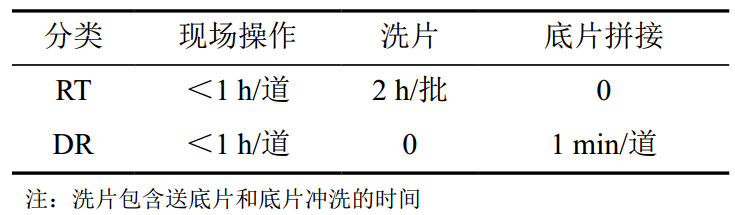

表 1 DR檢測與RT檢測耗費時間對比

（4）DR檢測過程控制。一是人員管理。從事 DR 檢測的人員要求取得國家市場監督管理總局頒發的 RT（D）資格證書，圖像評定及審核應由 RT（D）Ⅱ級及以上資格人員完成。從事 DR 檢測的人員在上崗前，由建設單位認可的考核機構考核合格，并頒發上崗證。二是設備管理。為了保證檢測設備的穩定性與可靠性，設備在入場前都經過專業機構的鑒定，入場后在現場各個檢測標段選取部分焊口進行RT檢測，進行結果比對，保證檢測工藝與結果的可靠性。三是開工管理。西四線甘寧段6家檢測單位共抽取66道焊口首先進行RT檢測，再進行一遍DR檢測，對兩遍射線檢測從焊口評片定級、焊口缺陷大小、位置等幾個方面進行對比驗證。其中65道焊口DR檢測圖像中的缺欠與RT檢測底片中的缺陷一致，且DR檢測和RT檢測長度偏差不大于2.5 mm，該判定結果滿足DEC文件《無損檢測設備管理準則》6.2.5條，另外1道焊口DR檢測和RT檢測缺陷位置以及缺陷性質不符合，其中DR評定缺陷大小為1點，同一位置RT評定未見缺陷，表明DR檢測結果較RT檢測結果靈敏。對同一道焊口進行評定，DR和RT對于Ⅱ級及以上的焊口檢測定級，符合率達到100%，不符合率為0。綜合判斷DR檢測和RT檢測的效果一致。

（5）檢測效果。自西四線工程開工以來，全線采用DR數字化檢測焊口36282道，并依據地區等級，在一般線路段中采取了按比例抽檢的形式來驗證AUT檢測工藝，在百口、穿越、返修、組合自動焊等特殊焊口中采用了100%DR檢測+超聲檢測（AUT或PAUT），合格率達到要求。

啟示

實踐表明，DR檢測技術具有靈敏度高、適應性強、應用范圍廣、成像速度快、可連續成像、檢測結果能實時發送與傳輸、遠程評定與審核，有效提高了評定效率和檢測質量。改進思路：一是研究適合于DR檢測的曲面成像板，加強圖像動態拼接技術，提高評圖效率，對DR設備重量和可操作性進行優化，降低操作人員勞動強度。二是項目施工前，召開DR無損檢測交底會(huì )，統一各檢測單位評定標準，并定期召開DR檢測技術交流會(huì )，及時統計評定出現的差異問題，并組織專業人士對存在的差異問題統一評定標準和思路。三是建立典型缺陷檢測圖片庫，推進DR檢測技術+互聯網模式，加快實現遠程評片、專家會(huì )診、云檢測數據庫查詢等智慧功能。

作者簡介： 吳鵬超，1988年生，本科學歷，工程師，現任西北項目管理中心甘肅項目分部調度崗，主要從事長輸管道建設工程管理，質量管理等方面工作。聯系方式：13593401500，1150449145@qq.com。
