王林軍 畢文浩 竇麗娜 高楚為

浙江石油化工有限公司

摘要：輸油管道是石油運輸最安全高效的方式，泄漏檢測作為技防手段中重要的環節，其準確性和可靠性顯得尤為重要。為了探究泄漏檢測系統報警的準確性，確保輸油管道發生泄漏后第一時間預警。本文結合馬目油庫—魚山輸油管道實際泄漏模擬案例，通過分析其管理運行狀態和停輸狀態首末站壓力變化規律，用仿真軟件對泄漏檢測系統誤報情況進行分析，并提出應對措施，為減少泄漏檢測誤報優化輸油方式提供了依據，對保障輸油管道運維具有重要意義。

關鍵詞：輸油管道；負壓波；泄漏檢測；真空；仿真模擬

在我國龐大的油氣長輸管道網絡(luò )中，原油管道占據了重要一席，總里程達到了2.8萬公里。這些原油管道如同一條條能源動脈，源源不斷地將來自國內外的原油輸送到全國各地，為煉油、化工等產業提供了充足的原料供應。原油長輸管道作為能源運輸的重要基礎設施，一旦發生泄漏或爆炸等事故，將嚴重影響原油的運輸和供應，導致無法承受的人員和財產損失[1]。隨著管道泄漏檢測技術的不斷發展，泄漏檢測方法從簡單的人工分段沿著管線巡視發展到先進的人工智能泄漏檢測系統，以實現管道泄漏的及時報警和準確定位[2]。本文通過原油管道真實泄漏模擬試驗，對馬目油庫—魚山輸油管道報警數據進行統計并加以分析，并提出了相應的處理措施，從而提高馬目油庫—魚山輸油管道泄漏檢測系統的有效性。

1  管道概況

馬目油庫—魚山輸油管道全長23.5 km，雙管同溝敷設，其中陸地管道6.8 km，海底管道16.7 km，高差299 m，設計壓力4.0 MPa，單管輸量2.0×107 t/a，沿線海邊設置1座閥室。馬目首站、魚山末站各安裝1套泄漏檢測數據采集及處理設備，首站安裝1套泄漏檢測中心服務器。

2  泄漏檢測系統原理

該管道泄漏檢測系統采用負壓波法進行管道泄漏檢測�；�于負壓波法的泄漏檢測系統的工作原理是：當泄漏發生時，泄漏處因流體物質損失而引起局部流體密度減小，產生瞬時壓力降低和速度差，該瞬時壓降以聲速向泄漏點的上下游傳播。當以泄漏前壓力作為參考標準時，泄漏時產生的減壓波就稱為負壓波[3]。該波以一定速度自泄漏點向兩端傳播，經若干時間后分別傳到上下游的高精度壓力傳感器，壓力傳感器捕捉到特定的瞬態壓降的波形就可以進行泄漏判斷[4]。

根據泄漏產生的波，負壓波的傳播速度以及管道兩端壓力傳感器監測到負壓波到達首末站的時間差，就可以確定泄漏的位置（圖 1）。

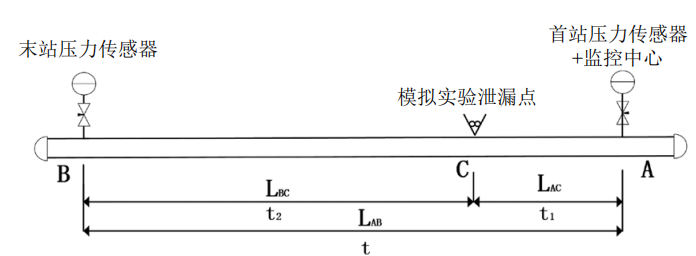

圖 1 負壓波法泄漏檢測示意圖

圖 1中原油管道長度為L(cháng)AB，m；模擬泄漏點為C。泄漏點C產生的壓力波傳到首站A點的時刻設為 t1，s；傳到末站B點的時刻為 t2，s；已知原油管道的長度和輸送的介質，忽略原油的黏度、溫度、流動狀態等因素的影響，壓力波在原油中的傳播速度為 v1，m/s；原油在管道的流速為v2，m/s。則：

管道泄漏點的定位公式[5]為：

式中: Δt 為負壓波到達上下游壓力傳感器的時間差，s。

考慮到管道內原油流速對負壓波傳播速度的影響，對式（2）修正為：

則負壓波在原油管道中的傳播速度約為1000 m/s。

3  實例分析

3.1  泄漏測試工藝

由于該輸油管道是雙管同溝敷設，在輸油管道沿途的其中1個閥室進行工藝改造，1號、2號管線旁通管線平板閘閥0103和0203處，拆掉目前封堵的盲法蘭，安裝好臨時工藝閥組和截止閥，模擬泄漏試驗工藝閥組安裝位置如圖 2綠色管線位置所示。

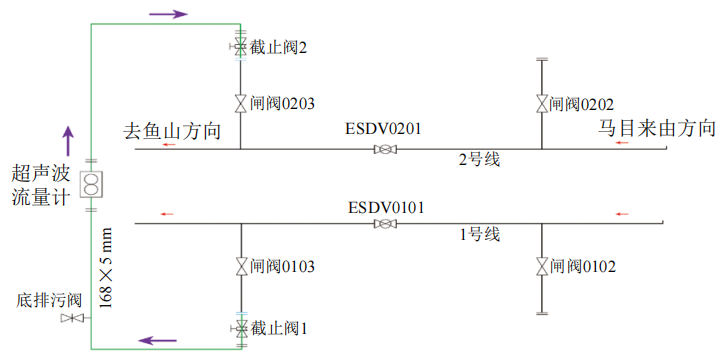

圖 2 泄漏試驗工藝閥組流程示意圖

3.2  泄漏測試方法及測試數據

根據工藝管線安裝及以往工藝參數，流量計為單向計量，1號線正常輸油狀態（壓力2.4 MPa），2號線停輸后末站泄壓狀態（壓力1.3 MPa），現場實際從1號線泄壓至2號線，輸量2000 m³/h，利用兩管線之間壓差進行泄漏檢測試驗，結果如表 1所示。

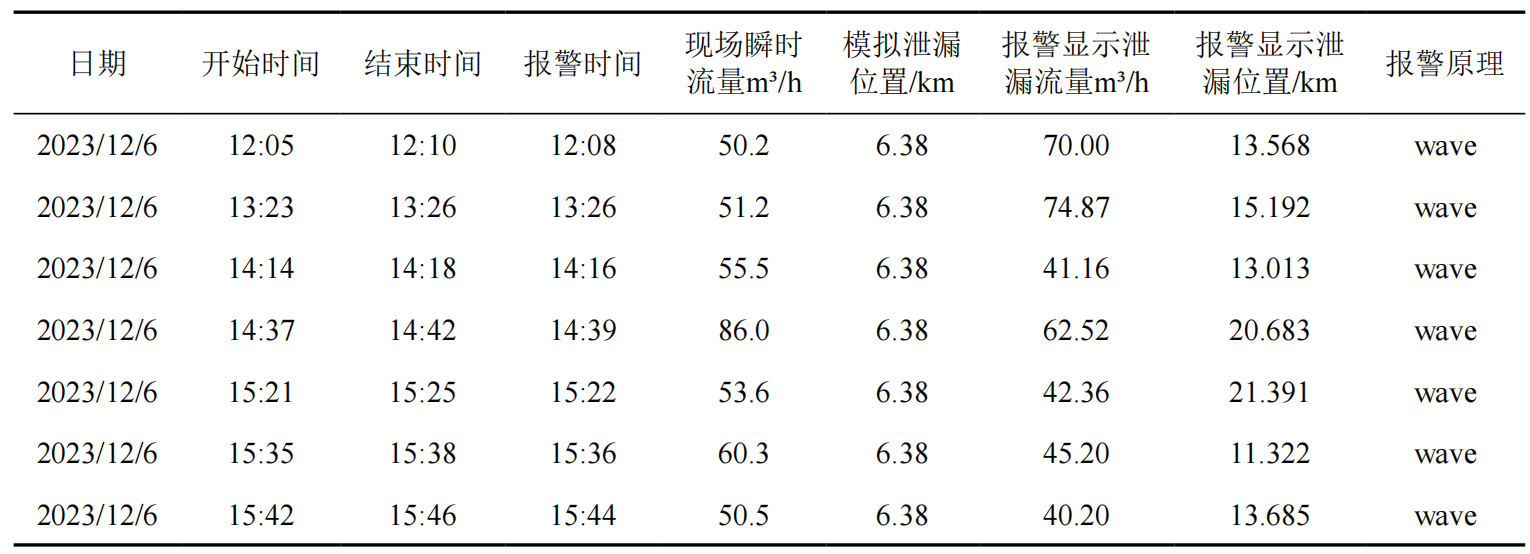

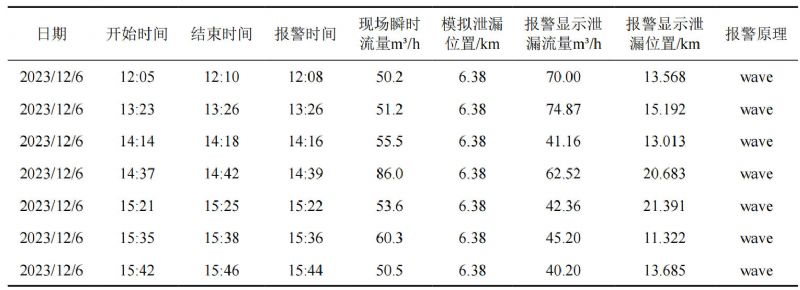

表 1 馬目油庫—魚山輸油管道泄漏檢測報警模擬試驗統計表

從現場模擬泄漏測試7次報警中可以看出，7次均判斷出管道發生了泄漏，但泄漏檢測報警定位卻出現嚴重偏差。

3.3  運行狀態數據分析

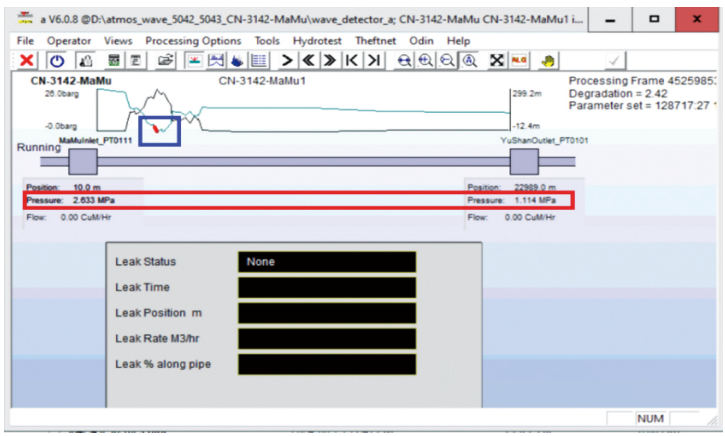

馬目油庫—魚山輸油管管道1號線馬目首站出站運行壓力為2.633 MPa，魚山末站進站壓力1.114 MPa（圖 3 紅色方框）。輸油管道會(huì )翻越過最高點，其高程為299 m，在目前的管道運行壓力下，管道在最高點處會(huì )有拉空現象，如果輸油管道發生泄漏，泄漏點所產生的壓降由于在高點有拉空的阻滯，無法傳輸到出站及進站壓力傳感器，導致泄漏檢測系統無法估算出正確的泄漏位置或者估算位置不準確。圖 3、圖 4分別為1號線和2號線壓頭（綠色曲線）與高程（黑色曲線）趨勢圖。圖中的藍色方框中紅色標識是系統根據當前管道操作壓力及管道高程計算出的管道拉空點。

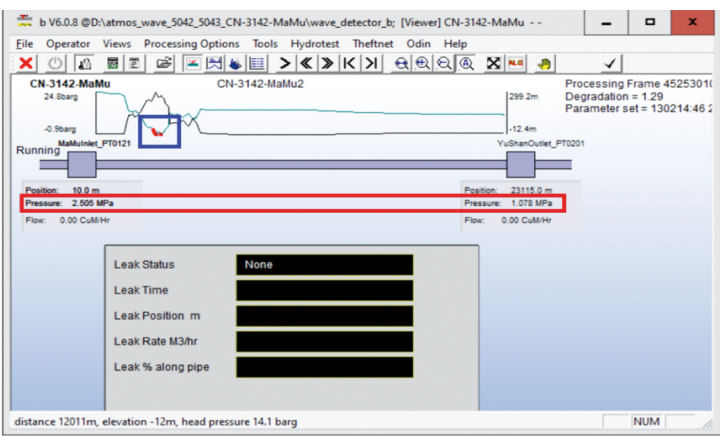

圖 3 1號線運行狀態壓頭高程趨勢圖

圖 4 2號線運行狀態壓頭高程趨勢圖

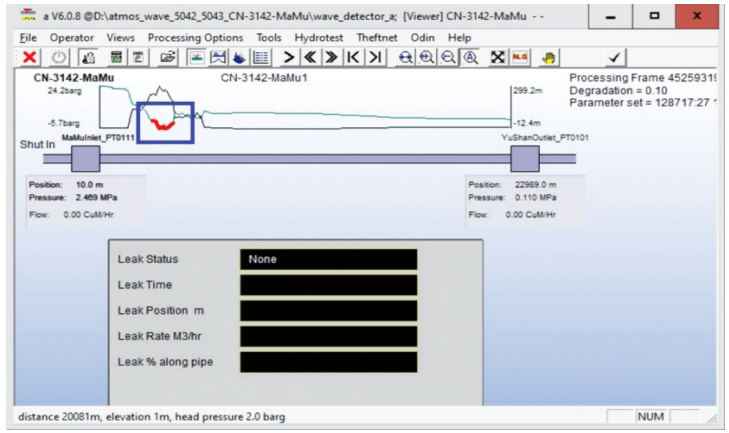

1號線關斷狀態壓力數據趨勢圖（圖 5 紅色方框）和1號線在關斷狀態管道最高點的壓頭及高程趨勢圖（圖 6），藍色方框中的紅色標識為管道拉空位置。

圖 5 1號線停輸狀態壓力趨勢圖

圖 6 1號線停輸狀態壓頭高程趨勢圖

2號線（圖 7、  圖 8）在關斷狀態下魚山站的壓力為﹣0.098 MPa，系統計算出輸油管道有兩處拉空點，一個位于管道最高點，另一個位于魚山末站進站處（藍色方框）。

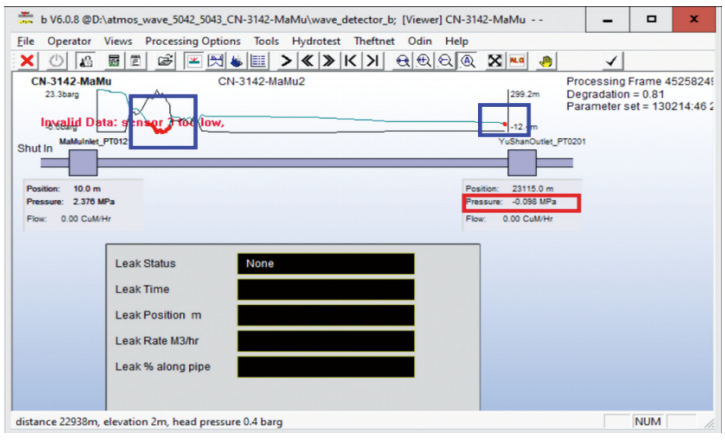

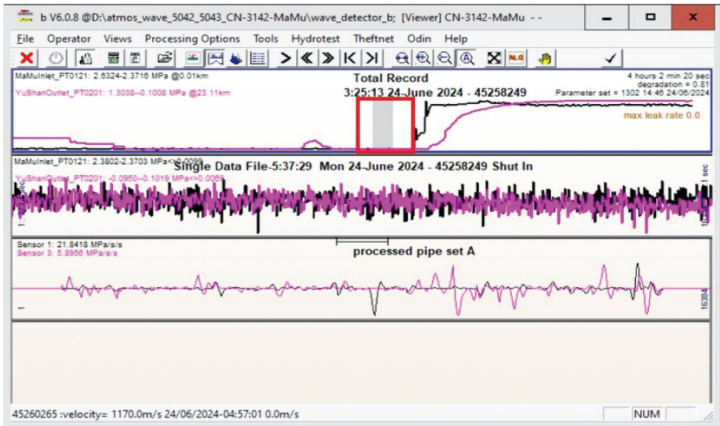

圖 7 2號線停輸狀態壓力趨勢圖

圖 8 2號線停輸狀態壓頭高程趨勢圖

4  仿真檢驗

為了進一步驗證輸油管道當前的運行狀態，使用模擬仿真系統建立了原油管道的模型（圖 9）并進行相關的分析，根據當前輸油管道的工況，設定輸量為 3200 m³/h，馬目首站出站壓力為2.57 MPa，如果是正常原油滿管輸送操作模式下，計算出魚山末站進站壓力應該保持在1.97 MPa。

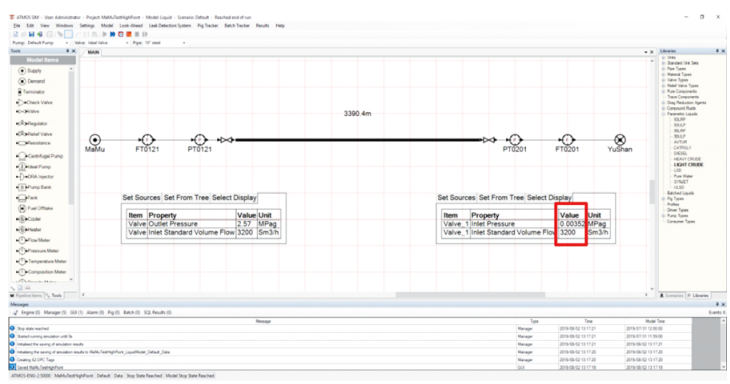

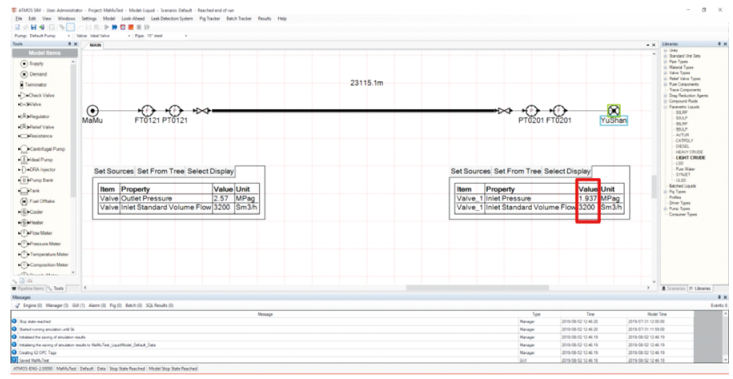

圖 9 Sim 模型界面

為了計算輸油管道最高點的壓力，把模型的管道長度設定為3390.4 m，該處是管道最高點的位置，高程為299 m（圖 10），馬目首站出站壓力設為 2.57 MPa，輸量為3200 m³/h，模型計算出的管道在最高點的壓力為 0.035 MPa。原油經過最高點后，在魚山末站進站沒有控制壓力的情況下，輸油管道處于不滿管狀態，原油存在自流進入儲罐情況。

5  結論與建議

根據實際工況驗證了輸油管道模擬仿真的計算結果，如果輸油管道處于不滿流狀態，管道中會(huì )有油氣混合物，在此種工況下一旦原油發生泄漏，油氣混合物區域會(huì )阻滯泄漏產生的壓降在管道中的傳播，進而影響泄漏檢測系統的準確性，對系統性能產生一定的影響。根據實際情況，提出如下解決措施。

（1）實時監控與強化巡檢。持續跟蹤輸油管道站內SCADA控制系統壓力參數的變化趨勢曲線，一旦察覺壓力波動異常立即啟動應急處置流程，同時加強管道線路及高后果區、高風險區巡檢力度和頻次，防范第三方損壞、地質災害等潛在風險[6]。

（2）定期維護與缺陷整治。定期開展管道清管和內檢測作業，避免管道沿途低洼段積水引發電化學腐蝕，針對內檢測發現的管材缺陷點，提前制定并落實整改方案，從管道本體杜絕因薄弱部位失效導致的泄漏問題。

（3）科學調度。結合調度生產實際需求，優化輸油計劃，減少因頻繁啟停輸作業對管道造成的水力沖擊，保障管道運行工況穩定。

（4）消除空管段落。在設計工況允許范圍內，適度提高首站輸油壓力，徹底消除管道沿途高點因壓力不足出現的拉空現象[7]。

（5）優化檢測管道區域。根據山區段管道沿線地形高差差異情況，合理增設壓力傳感器，實施分區域泄漏檢測模式，提高泄漏檢測系統報警響應速度與定位準確性[8]。

參考文獻：

[1]鐘仕榮.泄漏定位系統在甬滬寧進口原油管道的應用[J].自動化技術與應用，2004 ， 23(8)：58-60．

[2]郭紹忠，朱榮軍，劉輝，等．針對油氣管道運輸泄露檢測技術的研究[J].化工管理，2017，(22)：86．

[3]鄧鴻英，楊振坤，王毅.基于負壓波的管道泄漏檢測與定位技術研究[J].計算機測量與控制，2003，11(7)：481-48.

[4]王立坤.原油管道泄漏檢測若干關鍵技術研究[Ｄ].天津：天津大學，2003.

[5]胡瓊，范世東.液體管道負壓波檢漏技術的研究現狀與發展趨勢[J].管道技術與設備，2009(4)：21-24.

[6]王海生，張布悅，王桂增，等.輸油管道實時泄漏監測系統的設計與應用[J].油氣儲運，2001，20(12)：17-22.

[7]是斌貝，何現波，胡宸銘，等.基于負壓波法的成品油輸送管道泄漏檢測及其改進[J].內蒙古石油化工，2018，44(08)：69-71.

[8]田遠，劉靚，王璐.基于負壓波的泄漏檢測系統在日儀線的應用[J].石油工業技術監督，2013(9)：51-53.
