牛振宇1 何毅2 姚斌2 馬勇1

1.長慶工程設計有限公司； 2.長慶油田分公司油田開發事業部

摘要：隨著非金屬管道在油氣田中的廣泛應用，在線無損檢測成為保障非金屬管道安全運行的關鍵技術難題[1]。選取在役非金屬管道（1條柔性復合管和1條玻璃鋼管）為研究對象，首次系統應用微波無損檢測技術進行缺陷檢測與評價。通過地面間接檢測與開挖直接檢測相結合的方式，獲取了管道的埋深、走向、高程等基礎數據，并對管體內部纖維間隙、基體變形、分層、材料退化等缺陷進行高精度成像分析。結果表明，微波檢測技術能夠有效識別該類非金屬管道的制造缺陷與服役缺陷，檢測靈敏度高、結果直觀，為非金屬管道完整性管理提供了科學依據，可為非金屬管道的缺陷檢測提供參考。

關鍵詞：微波無損檢測；非金屬管道；柔性復合管；玻璃鋼管

柔性復合管、玻璃鋼管等因其耐腐蝕、輕量化、易安裝等特性，在油氣田注水、集輸等領域得到廣泛應用[2]。但非金屬材料在長期服役中易受介質滲透、壓力波動、環境侵蝕等因素影響，導致管體內部出現分層、纖維斷裂、材料退化等缺陷。傳統超聲波、渦流等無損檢測技術對非金屬材料的穿透能力受限，操作復雜，難以滿足在線檢測需求[3]。研究適用于非金屬管道的檢測技術成為行業迫切需求。長慶油田某采油廠選取2條在役非金屬管道，探索應用微波無損檢測技術開展缺陷檢測，以驗證其適用性與可靠性，為油田非金屬管道的安全運行與維護提供技術支撐。

1  微波檢測技術原理

微波無損檢測是一種基于電磁波與介電材料相互作用的檢測方法[4]。其原理是通過分析微波在材料中的反射、透射及相位變化，反演材料內部缺陷的形貌與分布，檢測原理見圖 1。

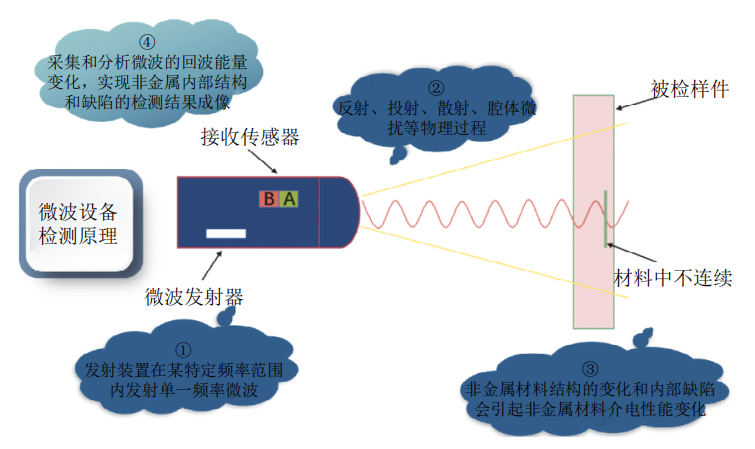

圖 1 微波無損檢測原理圖

2  檢測方法

2.1  檢測評價對象

試驗選取1條4.5 km柔性復合管注水干線，投運于2021年10月，管徑133 mm，壁厚24 mm，輸送介質為采出水，運行壓力15.5 MPa；1條3.6 km玻璃鋼管注水干線，投運于2012年5月，管徑125 mm，壁厚10 mm，運行壓力12.5 MPa。

2.2  檢測流程

（1）數據收集與預處理。收集與整理管道設計、制造、安裝、竣工、運行管理等資料，檢測與評價歷史記錄及資料，失效數據文件等。

（2）地面間接檢測。使用相控雷達定位儀在地面上方對管道進行探測，包括管道位置、走向、埋深、高程等，結合RTK測繪儀與ArcMap軟件生成管道三維地理走向圖。

（3）高風險點選取原則。裸露管段、埋深不足管段、高后果區管段、高風險管段，選取比例為每公里1～2處。

（4）微波直接檢測。在2條受檢管道共選取15處高風險點開挖進行微波檢測（圖 2），采用微波對管體進行全周向掃描，采集缺陷數據，通過軟件生成缺陷圖譜，結合缺陷類型及評判等級進行缺陷定級。

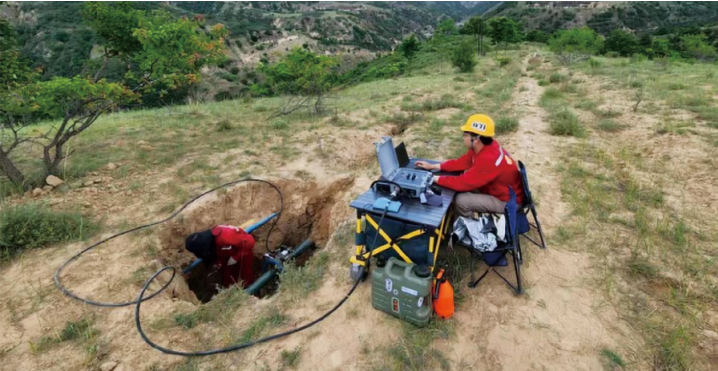

圖 2 現場直接檢測

3  結果與分析

3.1  管道埋深及高程

使用非金屬管探測設備，以平均每5 m～10 m一個點對試驗管道全程的走向、埋深、高程進行檢測與數據采集，結果見圖 3和圖 4。

圖 3 柔性復合管管道埋深及高程圖

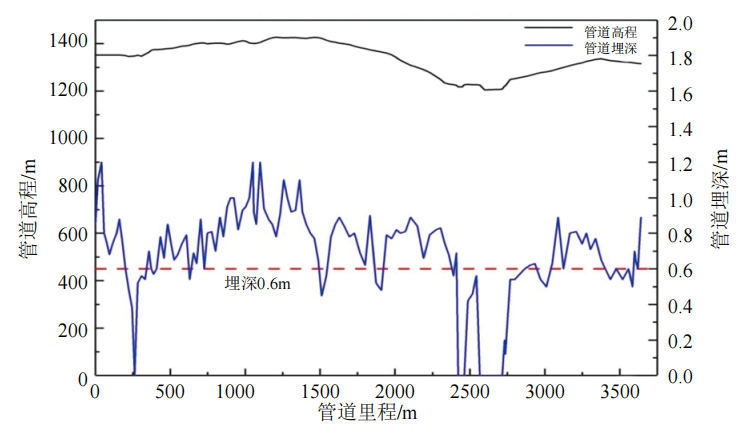

圖 4 玻璃鋼管道埋深及高程圖

2條管道的埋深實測數據統計結果見表1，其中柔性復合管外露更加嚴重，其埋深最大值為 0.9 m，整體埋深小于0.6 m的點位占比為41%，說明該條管道未來的外露風險更高。玻璃鋼管的埋深最大值為1.2 m，整體埋深小于0.6 m的點位占比為26%，也存在一定程度的外露風險。

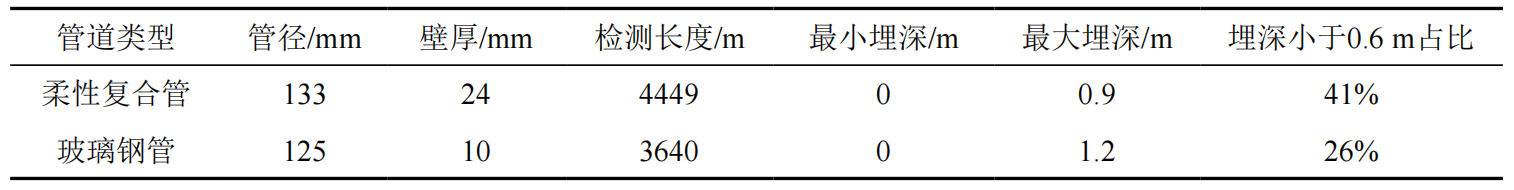

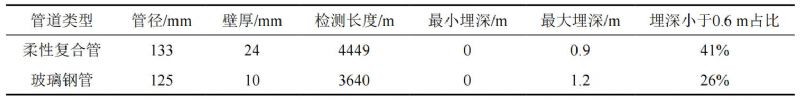

表 1 試驗管道埋深數據統計結果

3.2  柔性復合管檢測結果

柔性復合管主要缺陷類型及評判等級見表 2。

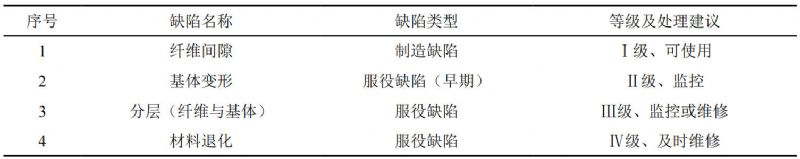

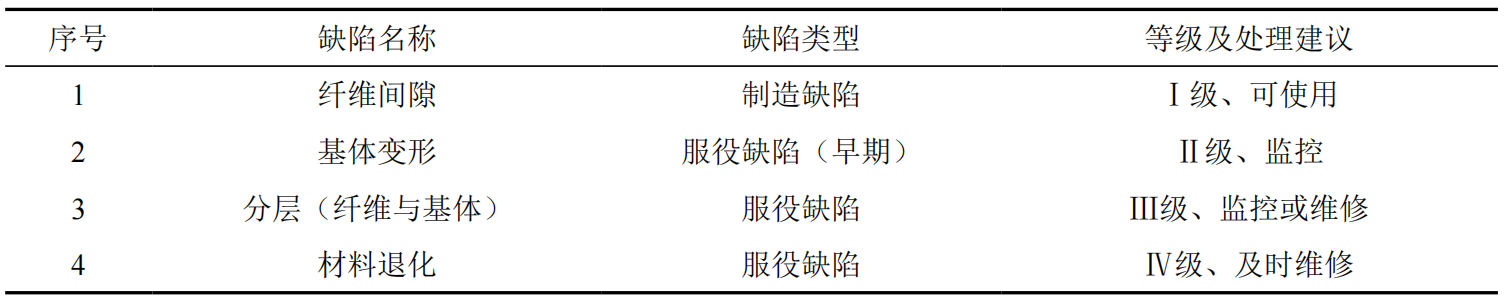

表 2 柔性復合管（類）材料缺陷類型及評判等級

柔性復合管選取的6個高風險點開挖微波檢測圖譜分析顯示（圖 5）， 6個點位共10處存在不同程度的缺陷，依據表 2缺陷類型及評判等級，逐個分析單個缺陷的類型及程度，進而評定單個缺陷的等級，分別是纖維間隙（Ⅰ級）1處、基體變形（Ⅱ級）2處、分層或纖維與基體（Ⅲ級）3處、材料退化（Ⅳ級）4處。根據檢測結果，對于Ⅰ級缺陷，可繼續使用；對于Ⅱ級、Ⅲ級缺陷可根據管道的重要性、輸送介質的腐蝕性，采取監控或者適當的維修維護；對于Ⅳ級缺陷，建議盡快進行維修或更換。

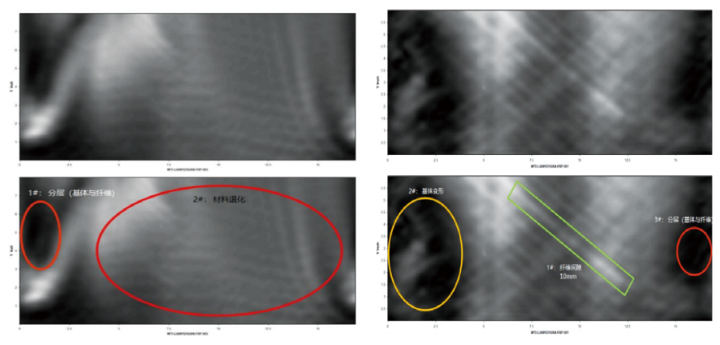

圖 5 柔性復合管典型纖維間隙和材料退化圖譜示例

3.3  玻璃鋼管檢測結果

玻璃鋼管主要缺陷類型及評判等級見表 3。

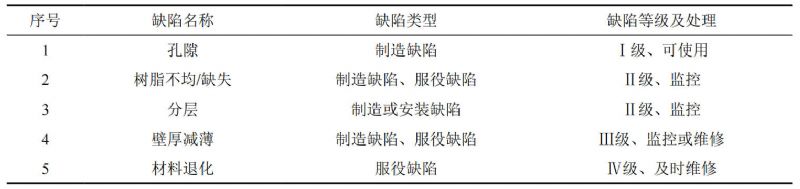

表 3 玻璃鋼管（類）材料缺陷類型及評判等級

玻璃鋼管選取的9個高風險點開挖微波檢測圖譜分析顯示（圖 6），4個點位共5處存在不同程度的缺陷，依據表 4缺陷類型及評判等級，逐個分析單個缺陷的類型及程度，進而評定單個缺陷的等級，分別是樹脂不均、缺失（Ⅱ級）3處、壁厚減�。á蠹墸�2處。根據檢測結果，對于Ⅱ級缺陷建議進行監控； 對于Ⅲ級缺陷可根據管道的重要性、輸送介質的腐蝕性，采取監控或者維修措施。

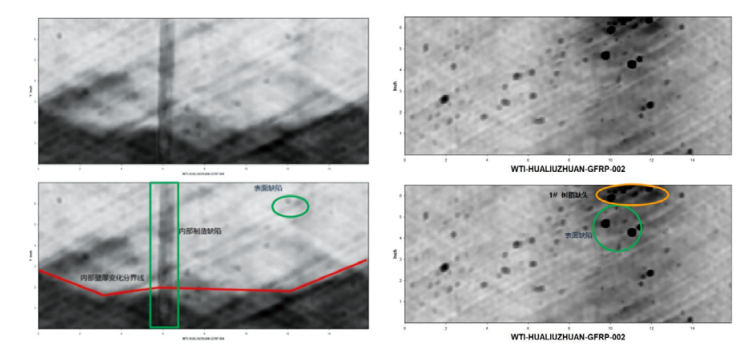

圖 6 玻璃鋼管典型壁厚減薄和樹脂缺失圖譜示例

4  結語

微波檢測技術具有高靈敏度、非接觸式檢測、可實時成像等優點[5]。長慶油田首次將微波無損檢測技術應用于非金屬管道檢測，探索了其在缺陷識別、風險評價中的有效性。檢測結果顯示，微波技術能夠精準定位管體內部缺陷，為管道維護決策提供科學依據。下一步將進一步優化直接檢測前間接檢測和高風險點選取，提高風險點選取的可靠性，同時，采用數字射線、相控陣等其他檢測手段驗證微波檢測結果[6]。隨著設備智能化與標準體系的完善，微波技術有望成為非金屬管道完整性管理的重要手段。

參考文獻：

[1]于昊言，李勤勤，金淇，等.非金屬管道的微波無損檢測技術綜述[J].測控技術，2023，42(05)：12-27.

[2]符中欣，趙春，張昆.油田非金屬管道無損檢測技術現狀及發展建議[J].石油機械，2024，52(10)：144-152.

[3]王勇，周立國，李明.非金屬油氣管道無損檢測與適用性評價技術現狀[J].塑料工業，2022(z1)：1-4。

[4]韓方勇，李金武，王一帆，等.玻璃鋼管的微波無損檢測技術[J].石油規劃設計，2019，30(03)：7-10+50.

[5]邵澤龍，左延田.聚乙烯管道的微波無損檢測技術研究[J].化工裝備技術，2024，45(06)：1-5.

[6]彭善碧，趙菂雯，盧泓方，等.國外石油天然氣行業非金屬管道檢測技術[J].中國安全生產科學技術，2022，18(12)：49-57.

作者簡介：牛振宇，1982年生，高級工程師，注冊安全工程師，西南石油大學碩士生導師、兼職教師。2006年畢業于中國石油大學（華東）油氣儲運工程，現主要從事油氣管道和站場完整性管理技術研究工作。聯系方式：18691804400。
