摘要：電力設施交流雜散電流干擾會(huì )造成管道腐蝕，存在較大安全風險。介紹了陰極保護系統網狀模特地床的特點及設計計算，通過工程案例驗證了網狀模塊地床在交流雜散電流排流系統的作用。結果表明：網狀模塊地床具有接地電阻小、排流效果好、施工方便等優點�？蔀楣艿澜涣鞲蓴_防護提供參考。

關鍵詞：網狀模塊地床；陰極保護；雜散電流干擾；排流措施

油氣金屬管道與電力設施交叉和并行時，因電阻耦合、電容耦合或電感耦合等使管道產生交流電壓，造成管道腐蝕，影響管道安全運行和使用壽命，造成資源浪費。通過采用固態去耦合器+網狀模塊地床方式，可以有效排除交流干擾腐蝕，保障管道安全。

1  交流緩解方案

1.1  交流緩解措施選擇

防護措施一般有三種：增加埋地管道與高壓輸電線路間距，應盡量大于塔高；在埋地管道與干擾源之間安裝交流排流裝置；在受交流干擾管段兩側安裝絕緣接頭。

結合管線所處地理環境及經濟因素，本次選用第二種措施進行排流，采用固態去耦合器+網狀模塊地床方式。

1.2  網狀模塊地床設計

網狀模塊地床尺寸為10 m×8 m，距離管道大于2 m，埋深1.5 m，盡量保證與管道同深。多組網狀模塊地床安裝時，地床之間間距大于5 m，如地形受限，可適當調整間距。網狀模塊地床中的水平接地極材質為熱鍍鋅扁鋼，規格40 mm×4 mm；網狀模塊地床的每個節點安裝1支2 m長的垂直接地極，材質為熱鍍鋅角鋼，規格50 mm×50 mm×5 mm。如圖 1所示。

圖 1 網狀模塊地床示意圖

2  實際應用

2.1  工程概況

某原油管道長205 km，管徑377 mm×7 mm、材質X52，采用石油瀝青防腐層，外加電流陰極保護。全線共設有7座陰保站，沿線多次與高壓輸電線路交叉并行。根據GB/T 50698―2011《埋地鋼質管道交流干擾防護技術標準》《管道陰極保護系統和雜散電流干擾腐蝕調查與評價檢測評價報告》，共存在交流干擾195處，交流干擾評價等級 “弱”147處，“中”43處，“強”5處。針對交流干擾判定為“強”（交流電流密度大于100 A/m²）的5個點，采用固態去耦合器+網狀地床的排流方式進行排流。

2.2  排流目標

參考GB/T 21447-2018《鋼制管道外腐蝕控制規范》，在管道所在地的土壤電阻率不大于25 Ω.m時，管道交流電壓低于4 V。在土壤電阻率大于25 Ω.m時，交流電流密度小于60 A/m2。

2.3  地床設計計算

（1）地床參數計算。

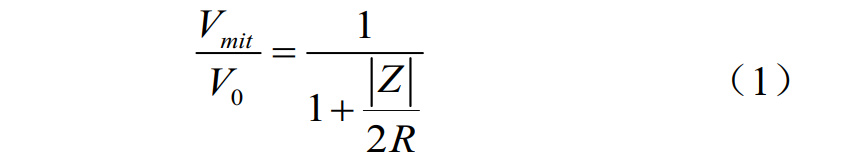

根據 式（1） ：

Vmit為排流目標電位，V；V0為交流干擾電壓，取實際值，V；|Z|為管道特征阻抗，Ω；R為地床接地電阻，Ω。

|Z|與管道防腐層及管道接地電阻有關，短距離內不會(huì )有很大變化。先選取一個點測量計算出|Z|，得出所需排流地床的電阻。在管道邊設置一處接地極作為臨時排流地床，并連接到管道上，測出斷開和合上該接地極時管道對參比電極（Cu/CuSO4）的交流電壓V0及Vmit，同時用三極法測得該接地極的接地電阻R地極。

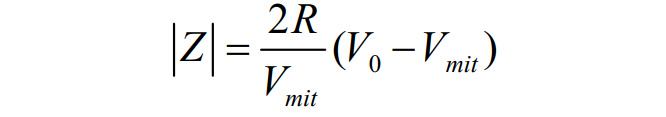

由式（1）可得：

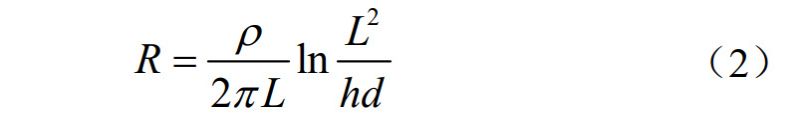

按式（2）求得目標地床電阻R地床：

R為水平地床接地電阻，Ω；ρ為土壤電阻率，Ω·m；L為接地極長度，m；h為接地極埋深，取1.2 m；d為接地極直徑，取0.15 mm。采用四極法測得ρ，將0.83 R地床帶入式（2），可得接地極長度L。

根據式（1），計算將交流干擾電壓降至4 V以下時所需地床的接地電阻，然后根據式（2）計算所需地床的數量。

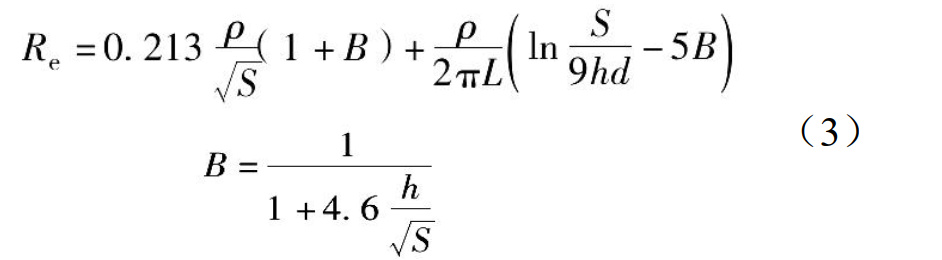

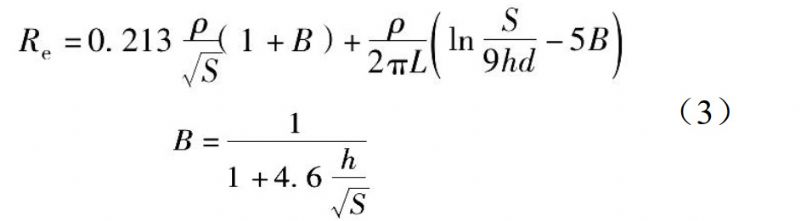

（2）水平接地極為主邊緣閉合的復合接地極的接地電阻按式（3）計算：

式中：Re為等效（即等面積，等水平接地極總長度）方形接地網接地電阻，Ω；S為接地網的總面積，m2；d為水平接地極的直徑或等效直徑，m；h為水平接地極的埋設深度，m；L0為接地網的外緣變現總長度，m；L為水平接地極的總長度，m。

計算得出需安裝網狀模塊地床16個，安裝位置及數量見表 1。

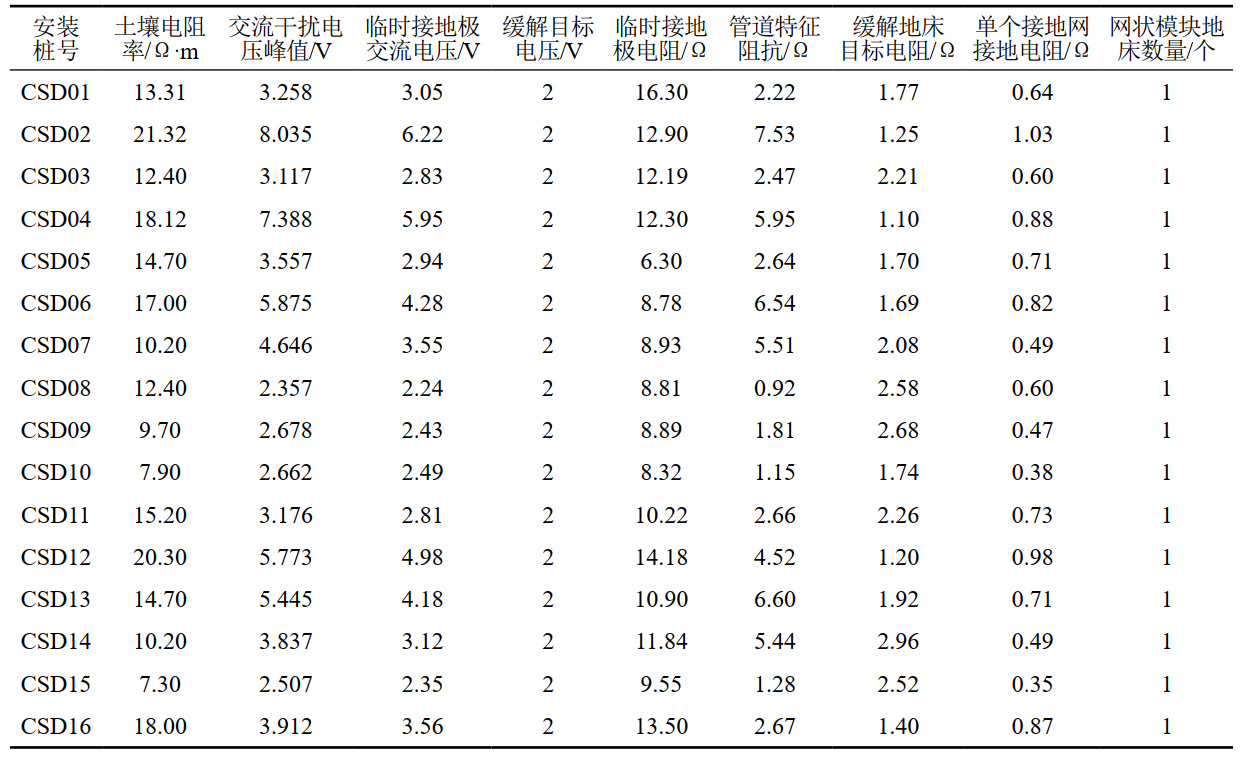

表 1 交流干擾緩解網狀地床安裝位置及參數指標

2.4  固態去耦合器性能參數

固態去耦合器起到通交隔直作用，以排除管道交流干擾電壓，其性能參數如表 2所示。

表 2 固態去耦合器性能參數

3  排流效果測試

工程實施完成，排流系統穩定工作1個月后，利用UDL2數據記錄儀24 h連續測試相關參數，測試結果如表 3所示。

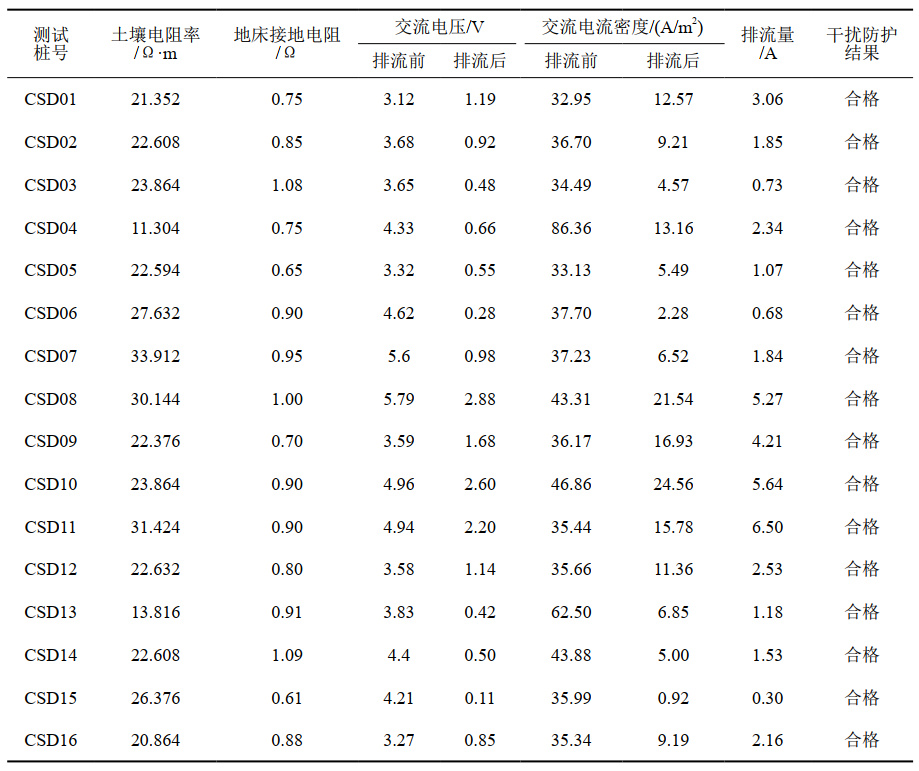

表 3 排流效果測試結果

從表 3可看出，排流后的交流電壓均小于4 V，交流電流密度均小于30 A/m2，達到預期排流目標。

4  結語

網狀地床+固態去耦合器排流方式應用面廣，接地電阻低，排流效果好，適用多種環境。其占地集中，布設用地易于協調；施工區域小，易于監護；第三方破壞的可能性低，安全系數高，總體經濟可行。
