西部管道新疆分公司所轄西二線、西三線、烏蘭線、鄯烏線、雙蘭支線管道里程共計3530公里。按照管道防腐管理程序要求，各作業區（站場）需每日記錄并填報恒電位儀運行參數和陰極保護電位數據，這些工作占用了基層管理人員大量時間和精力，同時單靠人工巡檢及測試無法及時發現陰保系統異常情況。為此分公司對作業區、壓氣站線路陰保間恒電位儀進行升級改造，建立了陰極保護遠程管理系統平臺，實現遠程傳輸、遠程控制一鍵同步通斷功能。

改造內容

（1）平臺功能設置。陰極保護管理對象包括管道、站場閥室、管道防腐層及陰極保護相關設備設施。管理數據包括陰極保護系統、防腐層和相關設備設施等全部參數。平臺設置首頁（圖 1）、統計分析、日常管理、設備管控、基礎資料及系統管理六個基礎單元。

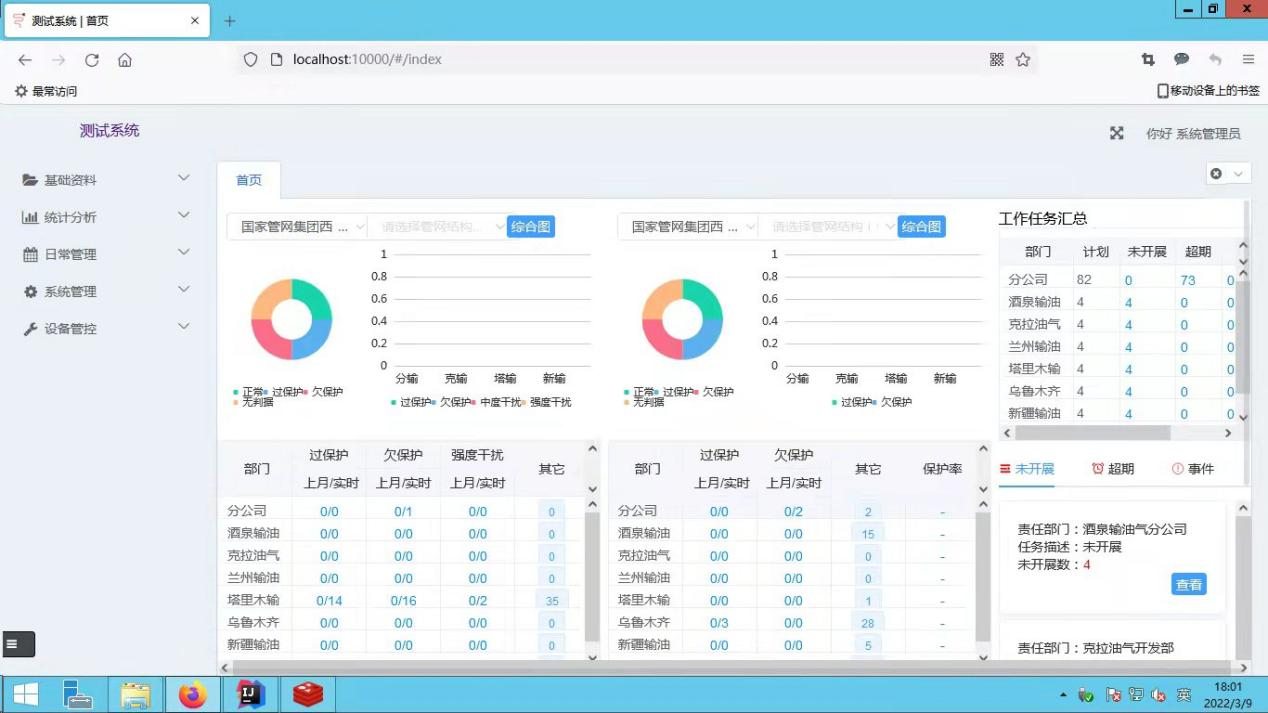

圖 1  平臺首頁截圖

（2）控制程序升級。對40臺線路恒電位儀和137臺站場恒電位儀遠傳遠控及同步通斷數字控制程序進行升級，配合通訊網關、同步通斷控制器等實現遠傳遠控及同步通斷功能。第三方恒電位儀改造利用遠程監測儀和自動切換控制器聯合控制，配合通訊網關、同步通斷控制器等實現遠傳遠控及同步通斷功能。

（3）通訊方式選擇。通訊方式采用4G通訊模組傳輸，主要考慮其實施成本低，性能穩定。由于干線恒電位儀分布較廣，部分區域無法收到移動網絡(luò )信號，需采用北斗衛星通訊方式。同時4G基站各地區覆蓋情況不一，北斗短報文通信數據傳輸誤碼率比較高，其發送長度和頻率也受一定限制。因此，在恒電位儀遠傳遠控系統設計中，通訊網關與管理平臺之間采用數據重傳機制，確保數據遠傳遠控的可靠性。

（4）異常問題處理。三明恒電位儀改造中，斷電狀態下恒電位儀輸出電壓增高、輸出電流減小，通電瞬間輸出電流變大，之后趨于穩定。對此，在功率不變的情況下，遠程監測儀更換阻值較小的電阻解決了這一問題。在青島雅合恒電位儀軟件升級、其自動切換控制器軟件和硬件升級后，發現偶爾有設備切機現象。經青島雅合研發人員連續運行測試發現軟件程序漏洞，現場對自動切換控制器軟件升級后問題得以解決。

啟示

（1）本次改造歷時3個月完成，通過對比恒電位儀上傳數據與現場實際面板顯示數據驗證恒電位儀遠傳數據準確性；設置適當的數據傳輸頻率、統計恒電位儀的上傳數據量驗證通訊質量的可靠性；下發控制指令查看恒電位儀指令執行情況驗證遠控功能。結果表明，恒電位儀均實現了遠傳遠控，數據采集準確，通訊質量可靠，指令執行成功。

（2）平臺使用2個月來設備運行正常，同步通斷和數據傳輸無異常，應用效果良好，達到了改造目的。

（3）下一步計劃通過統計分析每日采集到的陰保數據，找出陰保薄弱環節和陰保設備故障易發點和頻發點，對癥下藥，爭取實現陰保系統有效性“雙百”目標。
