背景

目前國內小口徑支線管道由于受內外部條件限制，大多沒有開展過清管工作，管道內部污物長期累積，導致管道內徑發生較大變化，給內檢測帶來較大難度。

澀寧蘭輸氣管道甘西南支線全長63.6 km，管徑219.1 mm×6.3 mm，設計壓力6.3 MPa，沿線地理環境以山地為主，地勢起伏較大，地質災害頻發，自2011年投產以來一直未完成基線檢測。2019年開始啟動漏磁檢測前清管作業，累計發送各類泡沫清管器16個。2020年4月?lián)Q型采用機械清管器清管，但因管道嚴重屈曲變形造成機械清管器卡堵。

措施

（1）選用泡沫幾何檢測技術。該技術以泡沫體為載體，最大可通過40%OD變形點，采用先進的幾何傳感探頭，能夠識別管道內環焊縫、彎頭及閥門等特征點，可以精準測量管道內徑變化并準確定位，特別適用于情況不明的管線（圖 1）。

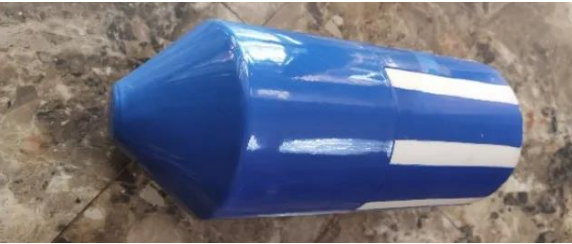

圖 1 泡沫幾何檢測器

公司于2021年5月至6月實施泡沫幾何檢測，共排查出內徑減小超過10%的缺陷點4處（圖 2）。

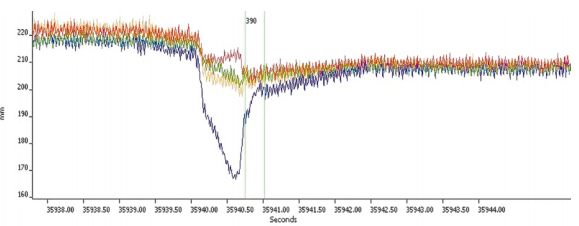

圖 2 管道內徑減少異常點信號

（2）開展缺陷開挖驗證。通過泡沫幾何檢測定位信息，結合管道竣工資料，對4處較大變形點開挖驗證，發現2處為變形缺陷、2處為管道內部存在異物所致，與檢測報告相符（圖 3）。

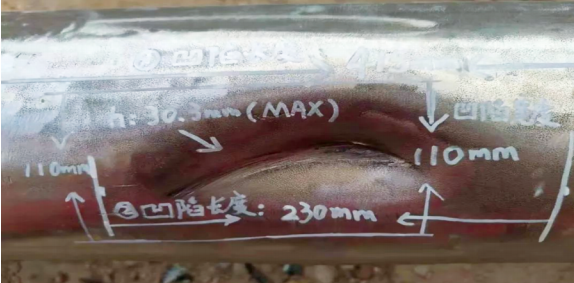

圖 3 開挖驗證變形管道實測

（3）實施缺陷換管修復。為有效消除管道本體安全隱患，同時為后續清管、檢測創(chuàng )造有利條件，2021年9月完成對4處變形點的換管修復（圖 4）。

圖 4 洮河穿越前懸崖處管道凹陷點修復現場

啟示

甘西南支線小口徑管道通過應用泡沫幾何檢測，及時排查出了較大幾何變形點，為排除管道安全隱患和后續通球作業提供了有力支撐，為小口徑、低輸量管線基線檢測提供了借鑒。

（撰稿人：國家管網集團西部管道公司周彬、丁融、鄒斌、韋正鑫）
