王慶 胡博 李洪濤

國家管網集團西南管道貴陽輸油氣分公司

摘  要：對貴州省境內管道地質環境條件及地質災害隱患類型進行歸納，分析了防控現狀，提出了針對性防控措施，指出要不斷推廣和深化地質災害防控理念，建立科學的風險評價體系，健全地質災害防治支撐平臺，做好地質災害“發現評價—防治處置—效果評價”的全過程管理。

關鍵詞：山區管道；地質災害；隱患；巡查；防控措施

貴陽輸油氣分公司所轄中緬天然氣管道、中貴天然氣管道多位于山區地質災害的中易發區和高易發區。管道本體焊縫質量、金屬腐蝕、結構應力等風險一旦和外部地質災害相疊加，將會(huì )給管道安全運行帶來極大威脅，因此加強地質災害防控迫在眉睫。

1  地質災害發育情況

中緬天然氣管道、中貴天然氣管道在貴州省境內途經長江流域和珠江流域，跨越羅細河、北盤江、湘江、烏江等大中型河流，穿越西南中高山的黔中喀斯特中山丘陵、黔西滇東南喀斯特中山和烏蒙山?jīng)錾降壬絽^。管道通過區域地層從第四系至寒武紀均有發育，地層發育齊全，巖性類型復雜多樣，巖相變化大，跨越了揚子陸塊區一級大地構造單元，上揚子古陸塊二級構造單元，褶皺、斷裂發育，地質構造復雜。地下水類型以松散巖類孔隙水、碎屑巖類孔隙裂隙水、碳酸鹽巖類裂隙巖溶水等為主。

（1）地質災害類型及數量。管道多沿斜橫坡敷設，或穿越河溝谷、或傍河溝填筑、或沿河溝谷底部敷設，或在山間平原或山前平原敷設。由于沿線地質環境條件復雜，在地形地貌、巖土體類型、地質構造多變條件下，受降水、地表水和地下水的沖刷、侵（淘）蝕、潛（溶）蝕及人類工程活動等因素影響，管道沿線易發育滑坡、崩塌、不穩定斜坡、水毀（坡面水毀、河溝道水毀、臺田地水毀）、塌陷（巖溶塌陷、采空區塌陷）、地面沉降等地災隱患。

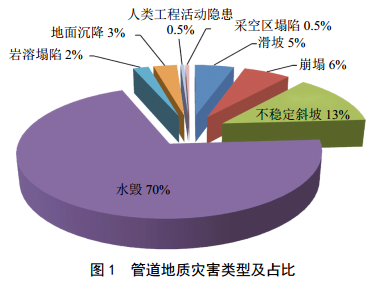

根據2020年分公司開展汛前地災普查和汛期巡查工作成果，管道沿線各類地災隱患的類型及占比見圖 1。

從地災類型可以看出，管道沿線地災類型以水毀為主占總數的70%，此類災害風險性以較低和低為主，造成危害較小�；�坡、崩塌、不穩定斜坡、采空區塌陷等中、大型地災較少，但此類災害風險性為中等及以上，造成危害較大。

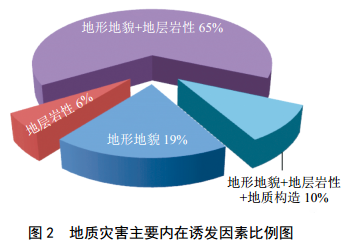

（2）地質災害誘發因素。分為內在影響因素和外在誘發因素。通過對管道沿線地災隱患發育情況和地質環境條件情況調查分析，主要內在影響因素有：地形地貌條件、地層巖性條件、地質構造條件等；主要外部誘發因素有：降水、人類工程活動、水文地質條件和地表水活動等。地質災害的發生多數情況下由多個內因或外因共同作用，見圖 2和圖 3。根據統計結果，地災隱患內在因素以地形地貌+地層巖性的組合因素最為普遍，其次受地形地貌內在因素的控制。

在發生時間上：通過收集和調查統計，管道沿線地災隱患90%以上集中于5～10月發生，尤其是在7～9月發生頻率最高，并有地災隱患的發生與大雨、暴雨、連續降雨同期或略為滯后的特點，這也表明了降水為地災隱患發育的重要外在誘發因素。

2  防治現狀

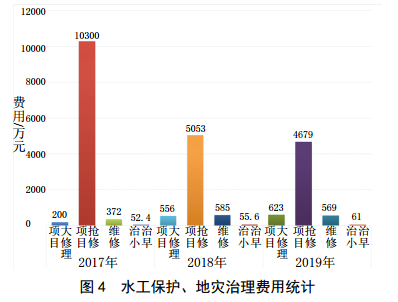

針對地質災害數量多、成災頻繁等特點，以專業排查、日常巡查為地災防治的常態化有效識別機制，對排查、巡查出的地災隱患點，開展治早治小、工程治理、專業監測、應急搶險等針對性處置。在汛期由專業地質人員進駐管道沿線，參與日常巡查，對發現的地災隱患及時分析其穩定性、危險性，同時提出處置措施。據2017年—2019年分公司三年水工保護、地災治理費用統計分析（圖 4），可以看出：

（1）治早治小的工程點數量和費用穩定，對發現的小規模隱患及時采取工程措施，能夠防止地質災害隱患進一步加劇，避免成災。

（2）通過多年管道沿線地質災害綜合防治工作的開展，應急搶險的數量和費用呈逐年下降趨勢。

（3）地質災害綜合治理費用呈逐年下降趨勢，且近兩年未發生因地質災害引發的管道損壞事件。

3  防控措施

（1）深入推廣“四嚴一加強”的防控理念，即嚴防風險焊縫、嚴查應力集中、嚴治地災隱患、嚴防人類活動、加強綜合智能感知技術的應用。

（2）健全“三大”支撐平臺，即依托地質災害監測與預警平臺構建管道“三查”（普查、核查、監查）體系，建立管道智能感知與云管控系統，搭建智能巡護系統平臺。

（3）對所轄管道分段，將每段基礎信息收集歸檔，形成“一段一檔”，針對每段風險點制定“一段一策”精細巡護管控措施。

（4）以“520”防汛管理思路開展防汛工作，即汛前“5早備”（早排查、早儲備、早部署、早保駕、早治理）；汛中“2及時”（雨后及時排查、險情及時控制）；汛后“0隱患”（汛后排查治理隱患清零）。

（5）根據易發性因素，統計沿線地質災害類型點，針對性提出專業巡檢關鍵要素，重點動態跟蹤地災變化情況，及時“治早治小”。借助焊縫排查開挖契機，對開挖段的水工保護進行加強、修復，增強地災隱患防治能力。

（6）定期進行管道IMU和軸向應力內檢測，了解管道變形和受力情況，加強對管道本體受力監測和外力工程防控。

（7）建立與屬地自然資源局地質災害防治部門常態化信息溝通渠道，掌握威脅管道安全運行的地質災害隱患點信息數據。

（8）實行“三必報”制，日常巡檢對管道周邊地表有裂縫、水流有改變、可視范圍有人類工程活動的必須第一時間匯報。

（9）做好已竣工地質災害治理工程的有效性評價；同時不斷完善與地質災害相關的各類預案，并加強培訓與演練。

4  結語

通過專業排查、巡查、治早治小、工程治理、專業監測等地質災害綜合防控手段，可將地質災害對管道的危害降到最低。但地質災害的發育是地質環境變化和影響因素綜合作用的結果，是不斷變化和發展的，要將防控作為管道保護常態化工作內容，不斷推廣和深化地質災害防控理念，健全地質災害防控支撐平臺，建立科學的風險評價體系，做好地質災害“發現評價—防治處置—效果評價”的全過程管理。

作者簡介：王慶，1980年生，畢業于遼寧石油化工大學過程裝備與控制工程專業，高級工程師，長期從事長輸油氣管道管理工作。聯系方式：18108304682，845932503@qq.com
