康葉偉

中國石油管道科技研究中心

摘  要：油氣管道永久停止輸送服務后，廢棄是不可避免的選擇。然而，廢棄管道并非再無利用價值。歸納總結了陸上廢棄油氣管道六種再利用方式，其中作為改輸其他介質管道是價值最大化的方式，指出應根據應用場景確定對再利用管道的檢測評價，避免廢棄管道單純被作為廢料處置，促進資源節約利用和環境保護，為業界提供參考。

關鍵詞：廢棄管道；再利用；檢測評價；清洗

縱觀國內外，導致油氣管道不能繼續運行的原因有：上游油氣資源消失、下游消費市場萎縮或者消失、管體完整性狀況惡化、管道運行經濟效益差等�？梢�(jiàn)，廢棄油氣管道并非全部源于管體完整性狀況惡化而再無利用價值。實際上，廢棄管道的再利用是一個值得深入研究的課題。筆者總結廢棄油氣管道可能的利用方式，為管道業界提供參考。

1 廢棄管道再利用方式

1.1 作為廢鐵利用

作為廢鐵是廢棄管道早期常見的再利用方式，也是價值最低的做法。

20世紀70年代，美國絕大多數廢棄舊管道由簽約單位回收。因為通常管道業主/運營者將廢舊管道視為廢料，在原位鋪設新管道時，簽約者得到部分成本補償或者以較低代價獲得舊管道，僅需支付管道拖出管溝的費用，而將回收的管道作為廢料賣給管道修復公司盈利[1]。

1.2 移位繼續使用

將廢棄管道開挖后進行適當修理，然后移位到其他地方繼續輸送原有介質。例如，美國俄克拉荷馬州1920年建設的口徑219 mm管道，由于油田原油枯竭， 1928年經開挖改造后用于德克薩斯州新發現油田的原油輸送[2]。

20世紀20年代到30年代，美國經濟快速發展，期間許多油田新建大量輸油管道。之后，隨著油田枯竭，一些管道又遷移到其他地方繼續投入運營，而多數空置管道則遺留原地。管道回收與再利用公司隨之出現，并開發了經濟型無害管道移除與恢復方法。如通過涂層清除、管道拉直、去凹坑、坡口及切割等修復工作，讓廢舊管道再利用而從中獲利。管道改造再利用還有一個重要原因是維護閑置管道的成本高昂，如保有管道路權、日常信號維護，以及美國許多州對管道財產征收從價稅、教育稅、鄉村稅和州稅等。

1.3 作為管件利用

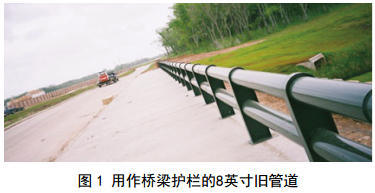

在美國，修復后的廢舊油氣管道鋼管被用作海岸線附加支撐物、建筑物突堤、橋梁護欄（圖 1）等。

20世紀80、 90年代，中國用于高速公路建設的數百萬噸鋼管，大部分來自美國德克薩斯州和路易斯安那州鋪設于20世紀20、 30年代的舊管道[1]。

美國有許多專門銷售二手管道的公司，且各自有擅長的業務，如某公司僅銷售406 mm（16英寸）、 457 mm （18英寸）、 508 mm（20英寸）管道給油氣鉆井承包商，以便在“鼠洞”中使用，僅此一項每月可消耗7 620米管道。許多小口徑管道（8～11英寸）被油氣運營商用作表層套管使用。更多廢舊管道被用作畜欄、籬笆、車庫和其他建筑物的中央支柱[2]。

1.4 作為纜線通道

早期的通信電纜采用管徑為90 mm的混凝土多孔管道，后期采用外/內徑為110 mm/100 mm的PVC管道，在這些大管道中敷設3～4根32 mm/28 mm PE子管道，在子管道中敷設光纜[3]。如果現有光纜管道不能再利用而需要新建，要取得路權和批準開挖，或者必須沿原有管道路由新建，廢棄油氣管道再利用成為首選方案。廢棄油氣管道口徑比光纜通道大，完全可以充當光纜、其他纜線的鋪設通道。

1.5 作為其他介質輸送管道

（1）輸氣管道改為輸油管道。 2012年7月，美國Trunkline天然氣有限公司向聯邦能源管理委員會(huì )提出廢棄管道申請，該干線天然氣管道從墨西哥灣到密歇根州，長度1 239 km，口徑大部分為762 mm（30英寸），少量為610 mm（24英寸）。廢棄原因是該管道的產能未能被充分利用。 Trunkline公司計劃將廢棄后的管道出售給其母公司Energy Transfer Equity LP指定的子公司，用作輸油管道。聯邦能源管理委員會(huì )于2013年11月批準Trunkline公司的申請[4]。

（2）輸油管道改為輸泥漿管道。 1920年，美國俄克拉荷馬州口徑219 mm輸油管道因油田原油枯竭，于1928年開挖改造后用于德克薩斯州新發現油田的原油輸送。 2007年，德克薩斯州油田枯竭，管道被管道回收公司收購�；厥掌髽I(yè)基于利益最大化原則，將大部分壁厚完整、腐蝕少、僅微量磨損的管道賣給一家墨西哥銅廠用于泥漿運輸[2,3]。

（3）輸油管道改為輸氣管道[5]。 1989年10月，美國密蘇里州管道公司計劃將口徑305 mm（12英寸）、長約137公里的廢棄原油管道改為輸氣管道。該管道從密蘇里州派克縣到伊利諾伊州伍德里弗市，于1948年開始運營， 1982年廢棄。管道廢棄時排空了原油并用氮氣吹掃。道威爾·斯倫貝謝公司承接了如下工作:①清除管道內殘留的原油；②清除管道內可能影響運行的松散或粘附的碎屑；③清洗管道，試壓水需符合美國環境保護署排放標準（懸浮顆粒濃度小于等于100 mg / kg（ppm），油脂小于等于20 mg/kg（ppm））；④制定應急計劃以符合第三條標準要求。確定管道經清洗、水壓測試、脫水、干燥后投入使用。

1989年11月，道威爾·斯倫貝謝公司采用凝膠清管技術完成管道殘留物清理，最終試壓水中的油含量為5 mg/kg（ppm），懸浮顆粒濃度40 mg/kg（ppm）。 1990年1月1日，管道開始輸送天然氣。 20世紀90年代末，國內將兩條原油管道清洗后改輸天然氣[6-7]，也是管道再利用的經典案例。

（4）改為輸水管道。 2014年之后，國內改線管道遺留下的廢舊管道的安全環保處置問題成為重要工作，相關研究與應用日漸深入，廢棄管道的再利用問題備受關注。

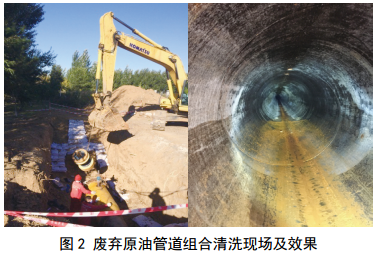

2016年，中國石化管道儲運有限公司將12.8 km某改線廢棄管道改為輸水管道，與該段廢舊管道土地資產全部有償移交地方，用于城市工業供水。采用清管器與化學試劑相結合的組合清洗方式清除管壁油污和結蠟，清洗后管道內壁無油污、可燃氣體含量達標（圖 2）。

1.6 作為研究對象

服役多年的廢棄管道保留了現場管道自然產生的特征，可以作為缺陷檢測技術的測試對象、管道退化機制的研究對象、維搶修隊伍訓練用管材等。一定條件下，就地廢棄的管道經清洗后可作為大型試驗場地，用于泄漏檢測技術、流體特性測試、缺陷檢測技術的現場測試對象。

2 管道再利用檢測評價

廢棄管道經改造后作為管道繼續使用，其檢測 評價相對復雜，涉及管道材料理化性能、剩余強度檢測，管道抗脆性、延性斷裂能力評價，內壁潔凈度達標等。其中，管道自身性能評價最為關鍵，是決定其能否最大化利用的前提。

3 結語

（1）全面總結梳理了陸上廢棄油氣管道再利用的六種方式。

（2）廢棄管道再利用是一個動態發展的過程，應因地制宜挖掘其價值，避免浪費和二次污染。

（3）廢棄管道再利用應根據具體應用場景確定需要開展的相關檢測評價。

參考文獻：

[1] David Howell. Deconstruction of Pipelines[EB/OL].2010[2020-06-04].http://www.pipelineequities.com/deconstruction-ofpipelines.php.

[2] David Howell How to Recycle a Pipeline[EB/OL].2010 [2020-06-05].http://www.pipelineequities.com/how-to-recyclepipeline.php

[3] 徐乃英.已占用管道的再利用[J].郵電設計技術，2004(6)： 34-38.

[4] FERC OKs Abandonment of 770 Miles of TrunklinePipe System[EB/OL]. 2013[2020-04-08] https://www.naturalgasintel.com/articles/96367-ferc-oksabandonment-of-770-miles-of-trunkline-pipe-system

[5] John Tiratsoo. Pipeline Pigging Technology[M].Houston: Gulf Professional Publishing, 1992: 164-177.

[6] 姚毅.克烏輸油復線油改氣工程實踐[J].油氣儲運，2000， 19(1)： 46-48.

[7] 張紅兵，陳艷芳，何明金. 濮臨線輸油改輸氣管道清洗[J]. 天然氣與石油， 2002， 20(1)： 5-8.

作者簡介：康葉偉， 1977年生，高級工程師， 2007年博士畢業于南開大學計算機應用技術專業，現主要從事大型儲罐在線檢測技術、管道檢測及廢棄處置技術研究。聯系方式：13930646391， ywkang@petrochina.Com.cn。
