魯青龍1 青鵬2 陳利瓊2

1.西南管道分公司； 2.西南石油大學





摘要：針對目前油氣管道高后果區識別標準在數據采集方法是靜態間歇的特點，分析結果與管道實際環境的變化不能同步、缺乏前瞻性等局限。分析在大數據和智能管道建設的前提下， HCA特征數據庫來源，提出應用大數據獲取識別和風險管理參數特征信息的思路。利用移動通訊大數據和數據挖掘工具，分析人口密集型高后果區特征參數，為HCA第三方人為破壞風險管理提供更合理的數據依據；利用交通和城鄉規劃大數據，分析違章施工發展趨勢；利用海量管道焊縫檢測和內檢測數據，提煉管道施工缺陷特征參數，分析施工質量與特征參數的關聯性。

關鍵詞：高后果區；管道泄漏；大數據；特征信息





管道高后果區（High Consequence Areas，HCA）是指管道泄漏會(huì )嚴重危及公眾安全或造成較大環境破壞的區域。近幾年來，我國油氣管道事故頻發，造成了嚴重的人員傷亡和財產損失。所以，正確識別油氣管道高后果區，保障高后果區的安全非常重要。

高后果區會(huì )隨管道周邊社會(huì )和環境變化而同時發生變化，故高后果區的識別和管理是個動態的過程。目前，我國在油氣管道高后果區的識別和管理均遵循GB 32167―2015《油氣輸送管道完整性管理規范》和SY/T 7380―2017《輸氣管道高后果區完整性管理規范》。但現有方法仍然存在一定的局限性，例如：①對管道高后果區沒有明確定義；②識別標準不明確；③多考慮了特定地區、人口和建筑物因素；④忽略了人的干預（管理與操作）對后果的影響；⑤忽略了初始泄漏發生后外界對致災軌跡的影響；⑥只考慮了人口密度的影響，但沒考慮人口組成和素質；⑦缺乏對管道高后果區識別程序的說明。

針對識別標準中數據采集是靜態間歇的特點，分析識別結果與管道實際環境的變化不能同步、缺乏前瞻性等局限，以及在大數據和智能管道建設前提下，HCA特征數據庫來源，提出應用大數據獲取識別和風險管理參數特征信息的思路。

1 大數據在油氣管道方面的應用現狀

油氣管道大數據包括管道基礎數據、檢驗數據和風險分析數據等。國外專家學者采用多種大數據分析方法對管道泄漏、腐蝕速率、剩余壽命、缺陷類型和失效機理等進行預測。 Liao等使用粒子群優化遺傳算法和BP神經網絡(luò )去預測濕天然氣集輸管線的內腐蝕速率[1]。 Timashev等使用純生和純滅的馬爾可夫過程來描述管道的多種腐蝕缺陷的生長和減少[2]。 Abbasy 等使用人工神經網絡(luò )建立了基于歷史檢驗數據的模型，來對海上油氣管道狀況進行評價和預測[3]。 Castellanos等開發了一個綜合多種算法的失效分析專家系統，可以確定陸上管道的可能失效機理[4]。 Layouni等使用小波分析和人工神經網絡(luò )來處理管道漏磁檢測信號，以確定管道缺陷類型和估計深度[5]。

國內大數據應用研究還處于探索階段。林現喜等構建了在大數據下的管道內檢測模型，提出了在大數據下對內檢測數據的深度挖掘與應用[6]。吳琋瑛通過大數據理論結合案例分析得出了現場設備與數據之間的相關關系[7]。董紹華等建立了適合于未來發展的管道系統大數據管理架構模型，提出了基于大數據的管道數據算法模型，為大數據在管道行業的發展建立了基礎[8]。顧曉婷等人給出了基于大數據管道安全評估的模式，為初步判斷管道的安全性能提供了理論基礎，同時介紹了基于大數據的管道可靠性評估方法[9]。王新穎等人從管道大數據中挖掘有效信息，高效準確地識別管道存在的風險，建立城市管網風險預測體系，結合深度置信網絡(luò )，提出了基于深度置信網絡(luò )的管道風險預測方法[10]。

由此可見，基于大數據的管道高后果區識別技術將替代傳統的識別方法，各類標準也將重新確立，這必定會(huì )改變現有的管道完整性評估和管理運營模式。

2 大數據獲取和應用

2.1 特征數據來源

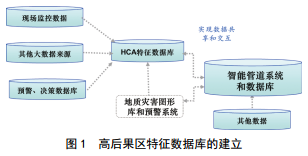

為了建立完整的高后果區特征數據庫，需要綜合各系統和數據庫資源。以智能管道系統和數據庫作為基礎，包括管道的基礎數據如：管材、焊接工藝、管徑壁厚、輸送介質、埋深鋪管等；管道的運營數據如：工作壓力、溫度變化、清管泄壓、內外檢測數據等；管道的評價數據：腐蝕缺陷、剩余強度檢測、維修檢測、風險評價等[11]。還包括地質災害圖形庫和預警系統數據，現場監控的實時更新數據，預警、決策數據庫的評價預測數據，以及其他相關的大數據來源。特征數據庫建立如圖 1所示。

2.2 大數據在高后果區的應用思路

采用大數據的油氣管道高后果區識別與管理，可以綜合利用人口、交通設施、環境因素等歷史數據資料和實時數據更新，反饋給管道檢測系統，及時動態捕捉管道狀態，分析出不同級別和危險程度的高后果區。

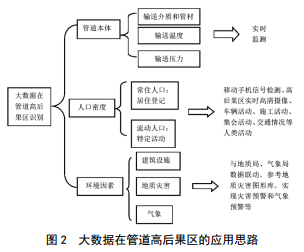

利用大數據信息的高后果區風險防控重要影響因素特征參數動態采集與統計，其中數據信息來源包括：手機信號、管道高后果區高清攝像、地質災害圖形庫和預警系統數據、完整性檢測數據、氣象預報等；重要影響參數：人口密度、人類活動（車輛、農耕、施工等）、第三方破壞、自然災害、管道本體特征等。分為管道本體、人口密度和環境因素三部分，如圖 2所示。

通過數據共享和實時反饋，將管道狀態數字化，將高后果區的識別和分級分類動態化，更加真實地模擬出管道在不同環境下的危險程度，從而針對不同管道進行風險評價，提出不同狀態下的風險控制和減緩措施。

3 特征信息分析與利用

3.1 人口信息

通過對移動信號的定位追蹤和處理，能快速和便利地獲取用戶的地理信息和其他信息，從而分析統計得出人口信息。首先需要構建相關高后果區地圖信息模型，將移動設備基站看作是坐標的定位記錄點，所有基站共同組成了信號范圍的覆蓋區，建立網絡(luò )拓撲框架，通過移動設備的數據互聯，得到用戶的實時位置坐標�；�于此構建高后果區范圍內的人口密度模型，通過移動設備的位置信息更新和對用戶信息的采 集整理，動態統計人口密度和時空分布，并分析人員組成、人員行為特征、人員綜合素質等[12]。其次，利用高清攝像頭和社會(huì )公共監控系統統計分析人口流入和流出、駐留時長、來往密度等數據信息，形成人口數量的數據視圖[13]，分析管道高后果區潛在影響區內公眾出行時空特征，確定實時人口密度。

3.2 違章施工信息

通過遠程視頻監控系統對現場作業區全方位、無死角監控，進一步規范現場施工程序，及時發現現場違章行為。

3.3 地質災害信息

根據管道沿線地理地質條件、地質災害等自然環境情況分布及變化趨勢，確定管道周邊環境特征參數�；�于地理信息系統（GIS），參考地質災害圖形庫，與地質災害預警系統聯動，從而實現管道的災害預警和及時防控。建立基于大數據的地質災害信息管理系統，能便捷有效地整合多源、海量的地質數據，使用戶快速查詢到相關地質災害信息，并可以通過三維可視化的方式展示查詢結果，實現動態的地質災害類型檢索，災點查詢，地質信息更新，災害預警等目的[14]。

3.4 管道缺陷信息

通過大數據采集方式，收集和保存油氣管道設計施工階段管材制造、焊縫、現場施工、人員操作等缺陷數據；運營時期管材、管徑和運行壓力等數據；管道內外檢測、管道腐蝕、失效泄漏等缺陷數據。將各管道公司的多源數據對齊匹配，建立完整共享的管道缺陷信息庫和動態的管道缺陷信息網，為管道缺陷成因和變化趨勢提供重要的數據源。

4 高后果區風險動態管控流程

利用大數據提煉油氣管道高后果識別和管理的關鍵參數后，便可部分實現管道動態風險管控。即結合管道智能化建設成果，辨識出管道高后果區后果和失效影響因素，確定風險的類別和影響因素的重要性；完成管道風險/安全評價，確定管道風險等級；針對不同風險類別和不同等級，研究風險管控方法，并提出基于不同情景下的事故應急處置措施。

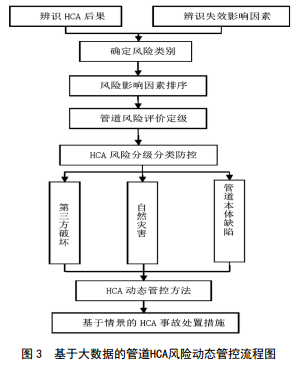

基于大數據的油氣管道高后果區風險動態管控流程如圖 3所示。

5 結語

油氣長輸管道在運行過程中會(huì )產生大量數據，這些數據是分析、評價與管理管道運行的基礎，借助大數據分析與多年運行管理積累的經驗，結合管道企業的現實需求，建立大數據分析模型和信息化管理平臺，對油氣管道進行高后果區識別和管理具有重要意義�；�于大數據條件下的油氣管道高后果區識別技術將替代傳統的識別方法，這必定會(huì )改變現有的管道完整性評估和管理運營模式。



參考文獻：

[1] Liao K, Yao Q, Wu X, et a1. A Numerical CorrosionRate Prediction Method for Direct Assessment ofWet Gas Gathering Pipelines Internal Corrosion[J].Energies, 2012, 5(10): 3892-3907.

[2] Timashev S A, Bushinskaya A V. Markov approachto early diagnostics, reliability assessment, residuallife and optimal maintenance of pipeline systems[J].Structural Safety, 2015(56): 68-79.

[3] El-Abbasy M S, Senouci A, Zayed T, et a1. Artificialneural network models for predicting condition ofoffshore oil and gas pipelines[J]. Automation inConstruction, 2014(45): 50-65.

[4] Castellanos V Albiter A, Barrera G. Failure analysisexpert system for onshore pipelines． Part-II: EndUser interface and algorithm[J]. Expert Systems withApplications, 201l, 38(9): 11091-11104.

[5] Layouni M， Hamdi M S, Tahar S. Detection andsizing of metal-loss defects in oil and gas pipelinesusing pattern-adapted wavelets and machinelearning[J]. Applied Soft Computing, 2016, 52.

[6] 林現喜，李銀喜，周信，等. 大數據環境下管道內檢測數據管理[J]. 油氣儲運， 2015， 34 (4):349-353.

[7] 吳琋瑛. 大數據在管道運行中的應用探討[J]. 天然氣與石油， 2015， 33(3)： 15-17.

[8] 董紹華，安宇. 基于大數據的管道系統數據分析模型及應用[J]. 油氣儲運， 2015， 34(10)： 1027-1032.

[9] 顧曉婷，王秋妍，孫萍萍，等. 大數據在管道安全評估中的應用[J]. 消防科學與技術， 2017，36(3)： 398-400.

[10] 王新穎，張惠然，張瑞程，等. 基于深度學習的大數據管網風險評價方法[J]. 消防科學與技術，2019， 33(6)： 902-904.

[11] 袁鵬斌，劉鳳艷，舒江，等. 大數據時代油氣管道的安全與防護[J]. 無損檢測， 2015， 37(4)： 51-55.

[12] 溫騰龍. 移動通信大數據在鄉鎮人口統計監測中的應用分析[J]. 海峽科技與產業， 2019(3)： 48-49.

[13] 符傳健. 基于大數據的人流量監控系統研究[J]. 科技創(chuàng )新與應用， 2016(28)： 97.

[14] 簡銳敏. 基于大數據的地質災害信息管理系統開發與關鍵技術[J]. 經緯天地， 2019(02)： 3-5+7.

作者簡介：魯青龍， 1987年生，畢業于中國石油大學（華東）材料科學與工程專業，碩士研究生，中國石油西南管道公司管道處主管，現主要從事管道完整性管理相關工作。聯系方式： 17790261009， luqinglong@
