摘要：從管道實際情況出發，創(chuàng )新提出高后果區及風險評價“四象限”分級管理法，重點在雙高管段內實施管道完整性管理，從而做到資源的合理分配，有的放矢，提高管道完整性管理效率，進而提升管道完整性管理水平，確保管道的“完整性”。

關鍵詞：管道；雙高管段；四象限；分級管理；管道完整性

管道完整性管理是指對管道面臨的風險因素不斷進行識別和評價,持續消除識別到的不利影響因素,采取各種風險消減措施,將風險控制在合理、可接受的范圍內，最終實現安全、可靠、經濟地運行管道的目的。要求從建設期開始定期進行高后果區識別及更新，開展風險評價。國家能源局等八部委《關于加強油氣輸送管道途經人員密集場所高后果區安全管理工作的通知》 (安監總管〔2017〕 138號)要求加強人員密集型高后果區的管理。筆者結合所在管道實際情況，提出在高后果高風險管段推行“四象限”分級管理法，通過強化“人防、物防、技防”措施來提升管道完整性管理水平，確保管道的“完整性”。

1 四象限管理法的設計

四象限管理法是一種分級管理法，強調把有限的管道維護資源重點應用在高后果高風險管段（“雙高管段”）上，從而做到資源的合理分配，有的放矢，提高管道完整性管理的效率。

以橫軸為高后果區，縱軸為管道風險等級，按照高后果區等級及風險評價等級的高低可以將管道及周邊的安全狀態分為四個象限，按照危險程度，分別用四色進行區分，如圖 1所示。

2 雙高管段的管道完整性管理

2.1 數據采集與對齊

數據采集是管道完整性管理的第一步，也是整個管道完整性管理實施的基礎。國標中要求數據采集的內容包括管道屬性數據、管道環境數據、施工過程中的重要過程及事件記錄、設計文件、施工記錄及評價報告和管道檢測維護管理數據等。不僅要求對數據進行采集，還要進行對齊，最終建立基于焊縫精度的管道全生命周期的多時相、多專業、高精度的一套完整性管理數據，依據時間和數據類型，數據對齊主要分 為以下四種，如圖 2所示。

以往焊縫定位主要依據竣工資料或內檢測數據[1]，數據來源單一，數據質量無法保證，焊縫定位的準確性差，環焊縫排查工期會(huì )受到影響。 2019年分公司共開展環焊縫排查500處，邀請第三方技術服務公司依據管道運行期復測數據、內外檢測數據和竣工資料（管道施工記錄、焊縫竣工測量成果表）等數據進行三個維度的數據對齊和相互驗證，從而大大提高了焊縫定位精度，提高了焊縫排查的效率，縮短了整體工期。某處焊縫排查的對齊流程和結果如圖 3、圖 4所示。

2.2 高后果區識別與管控

管道高后果區識別與管控是管道完整性管理的重要環節。高后果區可能造成人員傷亡、財產損失、環境破壞，高風險管段是指第三方損壞、制造與施工缺陷、腐蝕失效、地質災害等因素可能對管道造成危險的管段。當高風險管段伴隨管道高后果區時危險程度可想而知。

分公司將雙高管段作為管道管理的重中之重，從以下三個方面加強管理。

一是推進高后果區識別，提高識別的準確性。用探測+無人機航拍+外業調繪手段將所有高后果區周邊人員、環境及建構筑物等敏感信息數字化[2]，完善高后果區管理方案，制作高后果區示意圖、矢量圖和影像圖，即“一區三圖”，應用于高后果區警示、精細化管理及應急搶險等管理。與此同時，夯實高后果區“一區一案”工作，使方案切實可行。數字化的高后果區“一區三圖一案”還可以通過相關工具或微信小程序進行展示，定位并查詢高后果區相關信息，真正做到將高后果區“記在心里，裝在兜里”，持續保持實時高效的管控。

二是實現遠程監控。利用網絡(luò )視頻監控技術，同時實現分公司、作業區集中監控和管理人員互聯網手機APP客戶端遠程監控。分公司已安裝高后果區視頻監控24套，能夠監控高后果區周邊全天候實時動態，通過高清攝像機巡航、手動轉動攝像頭、夜視模式、手機錄像回放等功能實現遠程監控，發現問題及時處置，有效提升高后果區管控效率和質量。

三是落實高后果區管控措施。如優先開展高后果區管段內缺陷修復、加強管道保護宣傳、建立信息互通機制、加密地面標識、增加巡線頻率等。建議政府對管道周邊土地開發利用實行嚴格管理以控制人口密度，嚴控高后果區增量；盡快出臺地方性管道保護法規或指導意見；制定高后果區管理規范或標準；開展高后果區地企聯動應急演練；落實地方政府管道保護主管部門高后果區管理職責，尤其是靠實鄉、村兩級安全管理責任。

2.3 風險評價與管控

進一步梳理高后果區風險評價，針對高后果區編制風險評價報告和現場處置方案，確保高后果區識別和風險評價覆蓋率達到100%。根據風險類型制定相應的管控和消減措施，例如加強巡線、加強企地溝通與宣傳，開展內檢測、外防腐檢測等。

針對日益頻繁的第三方活動，在原有“三色預警”的基礎上，采用移動式無線視頻監控技術，制作12套移動式視頻監控設施對第三方施工現場進行24小時實時監控，監控視頻及報警信息實時傳送至管理人員APP，實現了第三方施工的智能管控，提高了第三方施工的安全系數，同時降低了人力成本。

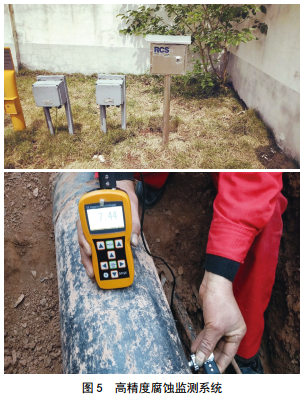

針對管道腐蝕風險，在蘭成渝成品油管道（成縣－廣元）段，分別在秧田閥室、銅錢山附近選取兩處內腐蝕監測點，采用高精度在線超聲波監測手段，對運行管道壁厚變化情況進行持續監測，跟蹤管道內腐蝕發展規律，為后期管道內腐蝕控制和完整性評價提供數據支持[3]，高精度在線腐蝕監測系統如圖 5所示。

2.4 完整性評價

定期開展所轄管道的內檢測和外檢測，并將檢測結果作為風險評價的數據支撐，進行管道適用性評價，結合雙高管段特征，給出缺陷修復的時間和修復方法建議。

2.5 維修維護

通過加強巡護、腐蝕控制、地災風險控制、第三方損壞風險控制、缺陷修復、應急支持等方式，消減了雙高管段的風險，所轄管道安全平穩運行無事故。

2.6 效能評估

采用管理審核、指標評價和對標方法進行效能評價。邀請專家對一區一案進行審核完善，指標評價方面，高后果區識別率和風險評價完成率都達到了100%，風險控制和缺陷修復穩步推進。與兄弟單位進行對標，尋找差距，補齊短板，切實提高管道完整性管理水平。

3 結束語

高后果區與風險評價的四象限管理法提高了管道完整性管理效率，確保了有限資源的合理分配利用，管道安全隱患得以控制，管道完整性管理水平和安全水平顯著提高，從而確保管道的“完整性”。
