第二講 無人機管道巡檢系統是如何進行數據分析的

上期科普講座向大家介紹了無人機管道巡線系統方案，概況講就是一個核心：地理信息系統；二個管理：管理人和設備；三個保證：無人機培訓，無人機保險，無人機空域申請；四個層次：數據采集，數據存儲，數據分析，數據展示。在這套方案中，最核心的就是數據分析。系統是如何將無人機采集的巡線數據，進行分析比對的，它是靠什么技術實現的?

1 9 8 1年的諾貝爾醫學獎，頒發給了 D a v i dHubel（出生于加拿大的美國神經生物學家） 和TorstenWiesel，以及 Roger Sperry。前兩位的主要貢獻，是“發現了視覺系統的信息處理”，可視皮層是分級的。根據人類這個特點，構造多層的神經網絡(luò )，較低層的識別初級的圖像特征，若干底層特征組成更上一層特征，通過多個層級的組合，最終在頂層做出分類，這就是許多深度學習算法的靈感來源。今天我們介紹的就是根據這一靈感來源開發的，基于卷積神經網絡(luò )技術對無人機采集的管線數據進行數據分析的手段。

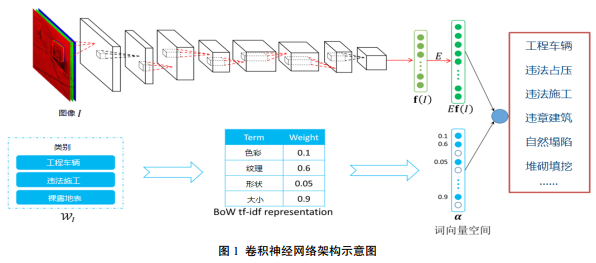

首先卷積神經網絡(luò )算法是基于“YOLO（YouOnly Look Once）”項目進行卷積層重新組合設計，這樣可以將整個圖像由神經網絡(luò )進行評估，提高檢測準確率及效率。其次向卷積神經網絡(luò )輸入無人機遙感影像，并對無人機遙感影像進行數據對比，分析疑似對象（圖 1）。

根據計算機圖像識別需要，北京道信科技有限公司目前已采集10萬多張圖形樣本。隨著時間推移，圖形樣本數量持續增加并優化計算機識別能力。前期根據所設計的神經網絡(luò )，共訓練了6類特征目標，分別為：工程車輛、地表破壞、非法占壓、溝槽開挖、土地塌陷、水土流失。

為 了 對 算 法 進 行 更 好 地 測 試 ， 搭 載 佳 能（Canon） EOS 5D Mark IV相機進行拍攝，無人機行高為100～120 m，時速100～120 km/h，采集的數據圖像分辨率為5760×3860，地面分辨率為0.5～0.3 m。對檢測結果進行對比分析，正樣本檢測識別準確率高達96.6 %，其中誤檢率為0.8 %。

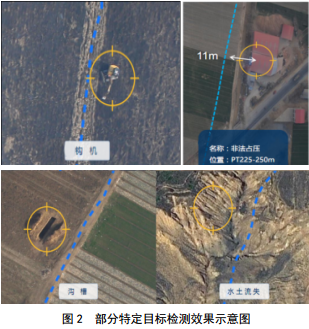

基于卷積神經網絡(luò )的無人機油氣管線巡檢系統可以實現實時影像檢測，效果如圖 2所示。前期針對非法占壓、工程車輛、溝槽開挖、動土痕跡、鉤機、鏟機、地表破壞、水土流失等特征進行自動識別檢測，并自動出具報表和統計分析。及時發現和定位違法及安全隱患點，及時處理推送執法信息，做到防患于未然，實現采用自主航跡規劃巡視的巡檢方式，高效安全地執行巡檢任務。

主講人：李曉彤，北京道信科技有限公司總經理。
