編者按：66年前，北美天然氣管道行業發起成立了管道研究協會(huì )，其理念是通過溝通合作，使全行業能夠學習借鑒最新研究成果，共同解決行業面臨的問題，經過半個多世紀的不懈努力和追求，已發展成為聚焦于管道完整性和安全性領域關鍵研究項目的全球性非營利組織------國際管道研究協會(huì )（Pipeline Research Council International，PRCI）。為了推動我國社團組織和民間力量積極投身于管道保護事業，本刊特地請PRCI總裁克里夫.約翰遜（Cliff  johnson）先生撰稿，向中國讀者介紹PRCI是如何發揮平臺作用，與相關方合作開展創(chuàng )新性應用研究，致力于不斷提高全球能源管道系統的管理水平。在收到克里夫先生稿件后，我們請中國石油管道分公司完整性管理中心劉建平博士作了精心翻譯和校對，在此一并表示衷心感謝。

克里夫·約翰遜

國際管道研究協會(huì )總裁

克里夫·約翰遜于2010年9月加入國際管道研究協會(huì )（PRCI）擔任總裁，負責管理2015年德克薩斯州休斯敦成立的新PRCI技術開發中心（TDC）。TDC是PRCI研究和部署管道行業關鍵解決方案的基石�？死锓颛q約翰遜推動PRCI會(huì )員數量增長了20％。目前，PRCI覆蓋了全球輸送管道總里程的60％以上。

約翰遜先生就職PRCI之前，在美國腐蝕工程師協會(huì )（NACE）工作了13年，在其職業生涯中曾擔任多個職位。他最近的職位是擔任NACE公共事務總監，負責NACE的立法工作。

Johnson先生在德克薩斯大學奧斯汀分校林登貝恩斯約翰遜公共事務學院獲得公共事務碩士學位，并在德克薩斯州謝爾曼的奧斯汀學院獲得政治學學士學位。他獲得了協會(huì )經理資格證（CAE），是美國協會(huì )經理協會(huì )的活躍會(huì )員。

國際管道研究協會(huì )（PRCI）——提升關鍵管道系統的安全性與完整性

油氣公司唯利是圖，對環境和管道安全置若罔聞！

他們建設的管道污染了我們的飲用水！

不要再污染我們的水源！

管道泄漏導致河流污染！

請停止油氣開采！

不要讓管道從我家后花園通過！

這些都是抗議者的心聲，他們對當今的石油和天然氣工業提出了挑戰，也推動了油氣工業創(chuàng )造更美好的未來。但是，抗議者往往忽略了石油和天然氣對人們日常生活產生的巨大作用。石油和天然氣是全球經濟中不可或缺的一部分，對我們的現代化生活方式有著重大影響：房屋取暖、汽車燃料、塑料制造、美容產品、制藥以及衣服等等。對我本人來講，在從事全球管道系統完整性管理工作之前，我對石油和天然氣的重要作用也知之甚少。

如果沒有管道，石油和天然氣這種重要商品將無法通過安全可靠的方式送達終端用戶。人們常常建議采用替代油氣輸送方式，但其風險較管道輸送要大得多。我還經常聽到大家談?wù)撎娲�能源，特別是風能和太陽能。人們普遍認為，替代能源將是未來能源的組成部分，眾多油氣生產商率先開展替代能源研究，這將提高替代能源的產量。盡管如此，但迄今為止，并沒有一種穩定可靠的可替代能源，石油和天然氣依然是當今世界能源消費的主角，這就是我們必須妥善維護管道基礎設施的原因所在。

目前，管道行業能夠安全地將99%的石油和天然氣產品輸送給終端用戶。但是，偶然也會(huì )發生事故，因此，油氣管道行業在減少事故方面必須進一步努力，以?xún)冬F對公眾以及政府的承諾，這一承諾就是油氣管道行業有能力保持管道始終安全輸送，而不僅僅是在99%的時間。油氣管道行業努力實現零事故的目標。零事故是油氣管道行業的一個長期性的漸進目標，但油氣管道行業必須專注這一目標并不斷投入。

北美管道基礎設施的平均管齡是75年，大約是管道設計壽命的3倍（管道最初設計目標是25年）。通過良好的維護和管理，管道系統將能夠至少還能再延長25-50年的壽命。美國甚至有一些地下管道建于1900年，現在依然運行良好。歐洲管道系統的管齡相對要短一些，但是年代也比較長。亞洲管網壽命則短得多，大約是25年。我們還看到亞洲管道里程增加非�？�，以滿足快速增長的能源需求。全球管道系統的不同管齡為管道行業提供了開展全生命周期（設計和施工—完整性和維護—退役和報廢）管理實踐的良機。在全生命周期的每一個階段，致力于提高管道運輸的安全性是至關重要的。

1952年，天然氣管道行業發起成立了管道研究協會(huì )（Pipeline Research Council），以解決行業面臨的問題。其理念是通過通力合作，解決行業面臨的問題，確保全行業能夠學習借鑒研究成果。從那時起，管道研究協會(huì )逐步發展成為國際管道研究協會(huì )（Pipeline Research Council International，PRCI）——這是一個聚焦于管道完整性和安全性領域關鍵研究項目的全球性非營利組織。如今，PRCI在全世界已有75個成員，其中包括全世界最大的35家管道公司，他們運營著超過70%的油氣輸送管道系統。PRCI能夠規定并實施所需的研究項目，以保證這些油氣管道的安全性和完整性，這一點至關重要。

PRCI的使命是合作開展相關的創(chuàng )新性應用研究，不斷提高全球能源管道系統的管理水平。具體目標有：

1.PRCI致力于研究項目的知識轉移，重點是確保管道公司的易用性和相關性；

2.PRCI監管研究項目的執行情況，以保證研究達到目標；

3.PRCI提供了一個合作研究的平臺，此平臺建立了各成員單位的參與機制，有利于各項目的協作研究、統一領導和專業知識的拓展。

4.確定，并適時制定創(chuàng )新、重大變革、前瞻性措施（例如：確立管道全壽命周期的可靠性，應對管道威脅，并發展成為研究方向的引領者）

5.確保休斯敦技術開發中心（TDC）的可持續性。

目標1

PRCI致力于強化將各項目研究結果面向所有成員單位甚至全行業進行知識轉移。為了實現這一目標，PRCI開展了很多項目以幫助成員單位和全行業了解和應用研究結果。2016年，PRCI舉辦了一系列網絡(luò )研討會(huì )，以交流最終研究成果，探討各成員如何應用這些研究成果。此后，共召開了18次研討會(huì )，會(huì )議主題涵蓋了包括外腐蝕直接評價的驗證到應用人為因素提高安全性等等。通過PRCI網站https://www.prci.org/Research/Webinars.aspx可以訪問所有網絡(luò )研討會(huì )信息，這些信息對會(huì )員是免費的，非會(huì )員則要支付一定的費用。大量的知識和應用案例對于確保知識轉移和應用十分有益。

PRCI的另外一個舉措是發起建立了虛擬技術研發中心（VTDC）。VTDC將努力運用PRCI已開展及正在開展的各項研發計劃，以便于使用的格式儲存數據，以供未來使用。VTDC數據庫重點關注內部檢測和無損檢測技術，內部檢測數據與現場缺陷驗證數據的對比信息將是VTDC數據庫的一個重要方面。這是PRCI首次采用綜合方式來理解詳細的工具數據并利用這些信息來改善工具、流程和人員。PRCI過去通過研究提供了高質量的檢測數據，但現在我們需要探索新的方法來繼續為行業提供有用的工具和解決方案。VTDC將可以充分利用PRCI已經開展的和正在開展的各類研究項目，并以容易獲取的格式存儲數據，以便將來利用。

目標2

為該組織確立統一的研究目標（Research Objectives，RO），以協助推動我們的研究方案，并確保我們解決石油和天然氣管道行業面臨的關鍵挑戰。

這些RO為PRCI成員在統一和合作研究框架下開展研究提供了指南，側重于技術轉讓、成果實施以及基于關鍵行業驅動因素的廣泛應用成果。

以下列出的是PRCI執行委員會(huì )審批的RO，作為將要開展的研究項目的指南：

開發和（或）驗證能夠描述管道材料特性的技術及分析流程，以達到開展管道完整性評價的良好精度。

開發和改善能夠可靠地檢測、量化和描述可能影響管道完整性的內檢測技術。

開發、評價和改善無損檢測技術及數據分析方法，以便能夠確定條件并評估管道、設施、管道或設施外部或上方的相關基礎設施的完整性。

通過降低不確定性提高適用性評價方法的精度。確定、解釋和改善適用性評價的關鍵指標，包括建立與PRCI系統任何成分的設計、施工或完整性評價相關聯的適應性評價模型。

開發、展示并驗證在役設施的修復系統。確定修復系統的有效壽命和安全操作條件。

開發、展示并驗證侵入監測和巡檢技術，加強對第三方活動、地面移動和可能會(huì )影響管道基礎設施的干擾情況的檢測。

開發、展示并驗證監測、定位、計量、量化和減緩泄漏的工藝流程和技術，減少碳氫化合物生產、儲存和運輸基礎設施中的泄漏，包括泄漏和排放。

提高運營效率、靈活性和可用性，包括生產和交付基礎設施（包括液體泵站和天然氣壓縮機站以及所有存儲系統）所有點的流量測量功能、準確度、流量特性和貿易交接。

目標3

PRCI的基石之一是我們是發展完善、通力合作的團體。確定挑戰后，PRCI成員緊密合作，制定所需的解決方案解決迫在眉睫的問題。我們營造了良好的環境，讓管道行業的專業人員能夠發展、提高他們的技能：PRCI擁有4000多名志愿者，便于為管道安全性和完整性方面的眾多世界領導者提供信息。這些關系是充分利用PRCI成員資格并加強管道安全性的關鍵部分。PRCI還為管道專業人員提供了許多發展其領導技能的機會(huì )。這是發展管道行業未來領導者的重要組成部分。在整個研究項目小組，技術委員會(huì )領導者或協會(huì )領導者及志愿者能夠學習關于該行業和PRCI的關鍵技能，并加強理解。

PRCI每年舉辦一次研究交流會(huì )，對我們的研究計劃以及如何應用所研發的知識進行分析。研究交流會(huì )為會(huì )員及其員工提供了許多機會(huì )，讓他們了解已完成的研究以及如何將其付諸實踐。今年的會(huì )議將于2018年3月6日和7日在佛羅里達州的邁阿密舉行。我們誠邀您參加會(huì )議。

目標4

在我們制定研究方案時，一個關鍵方面就是試圖確定未來的關鍵挑戰并期望在我們的研究中取得巨大飛躍。PRCI有能力開展研究，為行業帶來重大變化。這一研究領域將探索下一代技術，例如，使用人工智能來運行、維護和修復管道系統，或者如何確定最低級別的泄漏并提供自我修復技術以確保缺陷不會(huì )造成損害。我們如何使用納米機器人技術來檢測和修復管道缺陷？未來的管道將采用哪些替代材料？在管道施工中如何利用智能傳感器技術？PRCI必須協助該行業探索新技術，以期解決我們今天面臨的挑戰，但這意味著要研究如何將這些技術應用于管道行業之外的其他行業。

目標5

TDC是能源管道行業為解決其面臨的關鍵問題而做出重大貢獻而取得的成果：確保重要的全球管道系統的安全性和完整性。隨著我們繼續為零事故而不懈努力，TDC將在行業中發揮關鍵作用。TDC為該行業提供了獨立的第三方網站，以充分了解當前工具的能力，并指導開發實現零事故行業目標所需的新技術。

自2012年創(chuàng )建PRCI管道知識庫以來，PRCI一直在逐步建立獨特的世界級管道樣本清單，以支持技術開發。TDC目前擁有1600多個測試樣本，支持管道研究的發展。TDC及其樣本清單將成為了解和改進當前檢測和完整性評估技術，推動管道完整性管理新技術開發的關鍵所在。由于該網站用于新技術的評估和開發，因此，為業界提供這樣一個機構所帶來的效益已經并將繼續實現，為以前在役管材的集中存放提供了一個場所（其中，全球管道實時特征/缺陷對于PRCI研發方案和行業非常重要），并為行業贊助的研討會(huì )提供了支持。

TDC正在進行的研究包括PRCI資助的研發項目和通過行業聯合倡議而由成員資助的工作或獨立開展的工作。正在進行的PRCI資助的研究包括以下項目：

檢測和判別幾何異常中的金屬損失、裂縫和劃傷的ILI系統的性能評估（MD-1-13）

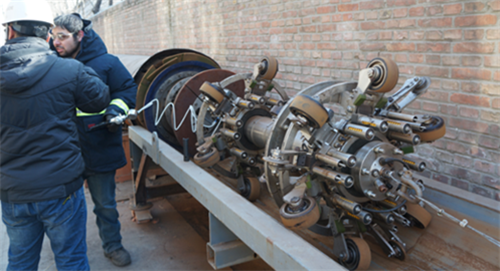

使用絞車在兩個24英寸拉伸測試管柱上開始測試。已經架設了兩個在線檢測工具，并計劃在2018年1月運行另外兩個工具。本研究的結果將使運營商加強對ILI系統檢測和判別復雜機械損傷特征的能力的理解。這將有助于指導ILI技術的進一步研究并改進評估方法和算法。

液體應用中難以檢測管道的無損檢測工具的評估（NDE-1-7）

已在6英寸測試回環道中圓滿完成測試，測試結果目前正在由參加試驗的技術提供商進行審查。該環道為項目提供了各種流動限制和管道配置，模擬了“無法清管”的管道。NDE-3-2項目《使用高分辨率無損檢測設備對難以檢測的管道選定評估區域進行完整性評估》也使用相同的設置來完成類似的測試。這項研究將通過提供智能清管和其他NDE工具的量化性能評估，幫助運營商管理難以檢測的管道。

用于液體耦合技術的PRCI ILI性能測試環道的開發（NDE-4-2）

12英寸液體測試環道的建造和試運行已經完成。通過將ERW管道樣品納入環道設計中來，初次使用環道進行ERW縫焊評估（IM-3-1）項目測試。計劃于2017年12月進行更多測試。該工具可用于測試液體耦合ILI工具的性能，以檢測和判別陸地和海洋管道的完整性威脅。

管溝中材料特性設備和技術的驗證（NDE-4-8）

TDC提供了承包商必需的管道樣品和測試場地，以使用標準金相分析設施驗證管道強度和韌性估算的工具或技術。這項工作將持續到2017年，最終結果將提交給監管機構，這是證明新技術是否適合在該領域使用的最后一步。

雖然幾乎所有PRCI項目都適用于全球市場，但確實有一些讓中石油和該地區其他運營商特別感興趣的項目。就全球而言，由于石油和天然氣管道環焊縫失效后果嚴重，因而其完整性令人們非常擔憂。這也是中石油面臨的一個關鍵挑戰。該項目的研究目標是描述和總結ILI MFL技術在檢測與管道環焊縫有關的缺陷方面的適用性，并評估和驗證ILI工具用于檢測和確定環縫焊接缺陷大小的性能。

研究目標是討論MFL、EMAT、UT或其他ILI技術在管道環縫焊接缺陷方面的適用性。分析內容包括有限元建模、環焊縫余高對信號的影響以及缺陷位置/寬度/深度。牽拉試驗和場地挖掘將用于類型確定和尺寸量化。將通過評估方法研究、性能測試、模擬和水壓測試開展評估程序，評估結果將用于確定和評估管道環縫缺陷，并可能影響維護程序的制定。該項目是一項為期多年的項目，計劃于2018年完成。

另一個相關項目是ILI針孔腐蝕評價項目（PRCI項目NDE-1-9）。本項目的研究目的是研究漏磁技術在檢測油氣管道針孔缺陷方面的適用性。MFL信號可能受到針孔直徑、深度、位置等因素的影響，并將通過牽拉試驗進行研究，并將通過現場開挖驗證和抽樣分析創(chuàng )建批量模型。另外將從MFL軌跡、采樣頻率、磁場強度等方面對比檢測性能。

據報道，近來，“針孔腐蝕”和“安裝盜油閥門”是導致油氣管道失效的重要原因。根據第九屆EGIG報告，2013年針孔缺陷的5年平均故障頻率為每1000公里每年近0.105次。在2010年至2015年期間，據報告，由針孔泄漏引起的美國重大事故的次數高達131次（石油管道=101，天然氣=30）。針孔可能由典型的腐蝕造成，如微生物腐蝕（MIC），或由第三方活動導致，如安裝盜油閥門。

針孔導致的泄漏已給許多管道公司造成了風險。由于很難通過監測和巡查來檢測，小泄漏會(huì )導致嚴重后果：如果泄漏持續很長一段時間，土壤和地下水供應有可能會(huì )受到嚴重污染。通過提高管道針孔特征的檢測率，可以大大提高中國管道的安全性。

該研究將為運營商提供檢測和管理針孔缺陷的指導方針。該項目對于中國和全球管道的完整性至關重要。該研究計劃于2018年完成。

總結

PRCI在確定能源管道行業面臨的問題方面發揮著領導作用，并且正在諸多領域開展研究，以解決最緊迫的挑戰。PRCI希望繼續擴大成員數量，邀請中國的運營商加入并開始尋找應對挑戰的解決方案，從而推動行業的發展。有關PRCI的更多信息，請訪問我們的網站www.prci.org。

《管道保護》2018年第2期（總第39期）
