壓縮機組是長輸天然氣管道的“心臟”，我國使用的壓縮機組絕大多數都是從歐美國家引進的產品，技術要求主要遵循美國行業技術標準�？傮w上來講，在壓縮機組的采購、運行、維護等方面，中外差距較小。而在壓縮機工藝系統的設計上，可能存在一些差異。

本文主要對通用電氣公司（ GE）、羅爾斯·羅伊斯能源公司（ RR，現已被西門子公司收購，本文仍使用RR稱呼）和索拉公司（ SOLAR）生產的三種機組的不同點、存在問題、注意事項進行總結和分析，以期為企業保證設備的安全運行提供借鑒和參考。

1 各型機組的不同點

這里主要對壓縮機和其他配套系統存在的不同進行分析，需要說明的是，這些不同也都是符合相關標準要求的，不存在孰優孰劣的問題。

1.1 壓縮機結構

（1）GE壓縮機

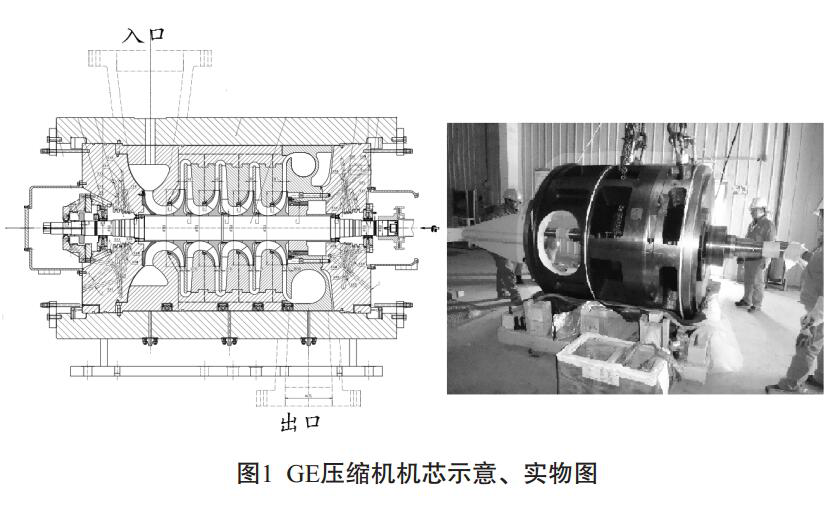

機殼為鍛造機殼，桶式結構，在壓縮機機芯上制作了進出口蝸殼，與壓縮機的進出口法蘭孔相對應，如圖1所示。因此，壓縮機進出口法蘭中心線不在同一條直線上，且壓縮機進出口軸線間的距離因壓縮機機芯的不同而不同。壓縮機的外殼長度也不相同。所以，在對壓縮機機芯進行改造時，需要考慮這個尺寸。一般情況下，不適宜對其進行增加葉輪的改型。

同時， GE壓縮機的進出口法蘭也會(huì )根據流量的不同，采用不同的口徑。

（2） RR壓縮機

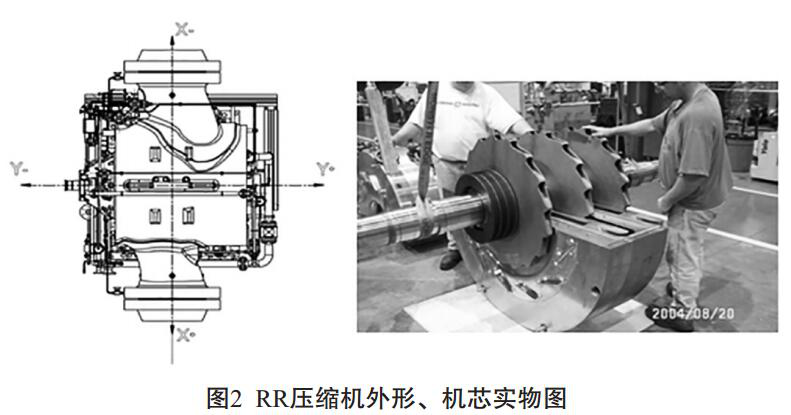

機殼為鑄造機殼，在機殼內鑄造有進氣室和排氣室，分別與進排氣法蘭連通，不需要在機芯上制作蝸殼，如圖2所示。壓縮機的進出口法蘭中心線在同一條直線上，且都采用了36吋的接口。因此， RR壓縮機的機殼是統一的，機芯改型較為方便。

GE壓縮機的進出口法蘭直徑比RR小，所以進出口氣流速度較大，有的高達25m/s,相應地廠房?jì)葰饬髟胍舯萊R大。

1.2 潤滑油系統

（1）回油方式

RR、 GE燃氣輪機是航改型燃機，燃氣發生器使用的是滾珠軸承，潤滑油回油依靠泵進行抽吸。動力渦輪和離心壓縮機使用的是可傾瓦式滑動軸承，回油是依靠重力自然回油。燃氣輪機使用的潤滑油是合成潤滑油，壓縮機使用的潤滑油是礦物潤滑油。因此，需要分設兩個潤滑油系統。

SOLAR公司的燃氣輪機是工業輕型燃氣輪機，燃氣輪機和壓縮機使用的都是滑動軸承，都是依靠重力自然回油，使用相同牌號的潤滑油。所以， SOLAR公司的燃驅壓縮機組只有一套潤滑油系統，整個機組的配置非常簡單。

（2）冷卻方式

GE燃氣發生器潤滑油系統的冷卻方式是回油冷卻， RR燃氣發生器潤滑油系統的冷卻方式是供油冷卻。動力渦輪和離心壓縮機潤滑油系統的冷卻方式是供油冷卻。

國產燃驅機組的燃氣輪機和壓縮機雖然使用相同牌號的潤滑油，但由于燃氣輪機潤滑油系統使用的是回油冷卻方式，而壓縮機的潤滑油系統使用的是供油冷卻方式，所以難以合成一套潤滑油系統。因此，仍然分設了兩個潤滑油系統。

（3）主泵驅動方式

SOALR、 GE機組的主潤滑油泵（礦物油、合成油）采用機械驅動，即由機組主軸驅動。應急油泵采用直流電機驅動的油泵。因此，通過優化控制程序，機組可抵御外電波動。

RR機組的主潤滑油泵是電機驅動的。在外電波動時，會(huì )造成潤滑油壓力的波動，可能會(huì )引起停機。因此，對外電供電質量要求較高。礦物油系統采用了高位油箱作為后備應急供油，可靠性更高。

1.3 防喘振控制

（1）喘振測試判斷

在壓縮機進行喘振測試時，廠家一般都是憑借儀器和（或）聽力判斷是否即將進入喘振，而不會(huì )讓其真正進入喘振狀態。但man turbo公司在進行壓縮機喘振測試時，要直接聽到喘振的聲音。

（2）喘振線形狀

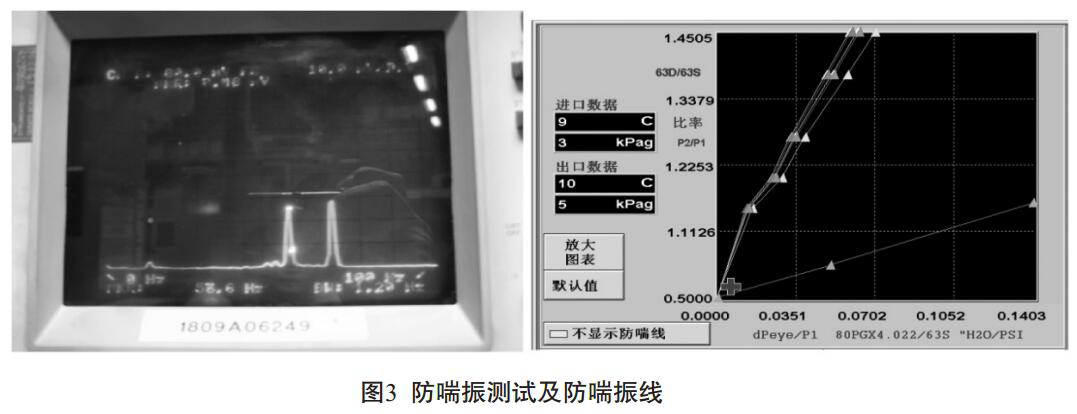

理論上，壓縮機的喘振線在壓比-節流元件的差壓圖上接近一條直線。如果壓縮機進行喘振測試時，僅憑借聽力判斷是否將進入喘振，會(huì )因人員、時間及環境等因素的影響，所得出的進入喘振的時刻不同，幾個喘振點的連線就是一條折線，如圖3所示。 RR公司未對測試數據進行處理，直接按照測試結果編程控制,增加了程序的難度。

（3）喘振裕度

喘振裕度是指定工作點的體積流量和該工作點等壓頭對應喘振點體積流量差與對應喘振點體積流量的比值。一般壓縮機廠家設定的防喘控制線的喘振裕度為10%， RR公司喘振控制線的喘振裕度為20%，減小了壓縮機組的工作區域范圍。

（4）運行要求

廠家不允許壓縮機在運行過程中發生喘振，一旦探測到喘振就會(huì )立即停機。而man turbo公司則允許機組短時喘振，只是對機組喘振次數進行了限制，一般不得超過50次。

2 存在問題及解決措施

在使用過程中發現壓縮機組存在一些影響安全的問題，主要原因可能是廠家在設備配套過程中所產生，也包括工藝設計方面的原因，這些問題在現場難以整改或整改難度較大，因此在新設備采購及新建壓氣站時應盡可能避免。

2.1 GE機組箱體

通風高溫問題壓縮機組采購技術規格書要求：“燃氣輪機運行時機罩內任何部位允許的最高溫度為 80℃。機罩外表面溫度不得超過 60℃,在人員易接近的排放空氣的管道和其他能造成危險的部件外表面應加隔熱層�！蹦康氖潜Ｗo箱體內儀器儀表，使其工作環境溫度不超過允許值。然而，GE公司供應給西二線及此后一些工程的機組的箱體通風出口溫度較高，有的已高于100℃。造成這一問題的主要原因是GE沒有根據情況變化變更設計。具體原因是：設備本身散熱量大；環境溫度高；在箱體通風入口增加了合成潤滑油的冷卻器，對進入箱體的空氣進行了預加熱。對于這一問題，可采取以下措施解決。

（ 1）在環境溫度較高的情況下，增大通風量。需要說明的是，系統阻力與風量的平方成正比，開啟備用通風機是不能有效增大通風量的。

（ 2）應去除進風口處的合成油冷卻器。

（ 3）如果允許，可以對散熱量較大的燃燒室、動力渦輪增加隔熱措施。

2.2 GE燃料氣處理撬加注潤滑油問題

GE在燃料氣處理撬上的分離器處設置了液位低報警和低停車控制信號。 GE對此的解釋是，必須保持分離器內有液位，在排污閥出現泄露時液位降低會(huì )產生報警可以避免排污閥泄露導致天然氣泄露產生的危險。在投產時，為消除液位低報警、停機信號， GE要求向燃料氣處理撬上的分離罐內添加礦物潤滑油或柴油。實際上，天然氣站場與GE燃料氣橇上情況類似的地方還有很多，如：往復式壓縮機進氣洗滌罐、工藝裝置區的分離器等。如果按照GE在燃料氣處理撬上的做法，就需要大量添加潤滑油。

燃料氣處理撬上分離罐的作用是分離天然氣中的重組分，防止重組分進入燃燒室，損壞設備。而在燃料氣橇內添加潤滑油后，潤滑油必然會(huì )隨天然氣揮發進入燃燒室，雖然量很小，還未證實不會(huì )對設備造成傷害，但這與設置分離器的目的是相悖的。目前，正在與GE進行溝通，在用戶確保排污閥不存在泄露的情況下，不再添加潤滑油，并去除液位低報警和停機信號。但保留液位高報警和高停機信號，確保在分離出太多的重組分情況下不會(huì )對機組造成影響。

2.3 壓縮機進出口閥使用快速關閉型閥門問題

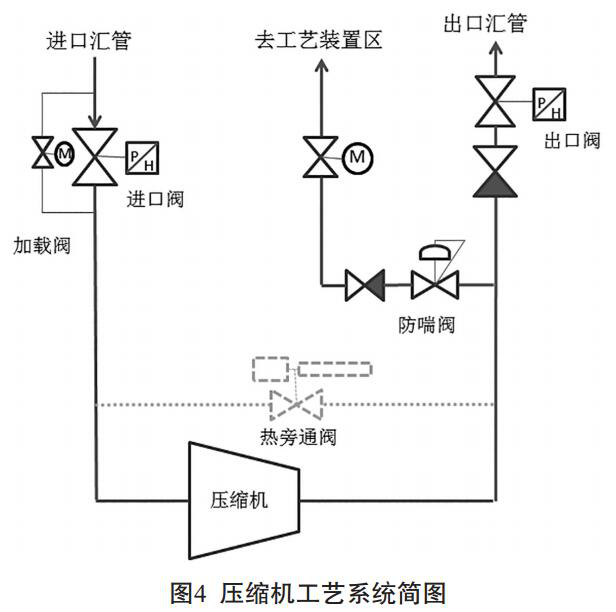

現在，壓縮機工藝系統的設計主要采用集中空冷方式，壓縮機防喘振回路氣體沒有接到壓縮機的入口管線，而是接到了工藝裝置區，如圖4所示。如果壓縮機進出口閥門使用了快速關閉型閥門，而沒有安裝熱旁通閥，是存在安全隱患的。

壓縮機組的進出口閥使用的快速關閉型閥門應該為故障關閉型。中低壓小口徑閥門使用氣動型的，高壓大口徑閥門使用的是氣液聯動型的。關閉時間一般以秒計,而壓縮機的惰轉時間一般以分鐘計。

在正常情況下，可以通過設置控制程序，在壓縮機組的轉速降低到接近0時，再關閉機組的進出口閥。但是，如果是進口閥門出現誤關斷故障啟動的停機程序，就可能出現進口閥先關閉，而機組后停機的情況。這時，由于壓縮機進口氣體無法得到及時補充，停機過程中就會(huì )產生喘振。而壓縮機進出口閥門如果使用電動球閥，由于電動球閥的關閉時間長達180s以上，就不會(huì )出現這種情況。

所以，在壓縮機進出口閥使用故障安全型閥門，且使用集中空冷方式時，應加裝熱旁通閥。

2.4 RR干氣密封系統配置不完善問題

（ 1） RR干氣密封系統的一級放空為無背壓直接放空方式，串聯的二級密封工作的壓力接近常壓。一級放空量通過孔板差壓進行檢測，只設置了差壓高報警和差壓高停車信號，未設置差壓低報警。如果使用的串聯式干氣密封的二級密封出現損壞，檢測系統一般無法發現。因此，在一級密封放空無背壓的情況下，一些廠家在二級放空管路上增加了可燃氣體探測裝置，通過天然氣濃度的變化來發現二級密封的損壞；還有一些廠家在二級放空管路上也安裝流量測量裝置。

（ 2） GE 干氣密封系統的一級放空通過調節閥

進行控制，保持一級放空出口即二級密封的工作壓力在0.2～0.3MPag左右。在二級干氣密封損壞后，一級放空氣體將通過二級密封放空進行排放，一級放空背壓將無法保持。因此，能夠通過一級放空壓力變化判斷二級密封的好壞。另外， GE干氣密封的供氣調節閥安裝了旁通孔板，在調節閥故障關閉的情況下也能向干氣密封供氣。

針對RR公司的干氣密封系統的配置不完善問題，建議：在二級放空管路上增加流量計量或可燃氣體探測裝置,或在一級放空管路上增加壓力控制閥，提高一級放空壓力。

3 有關注意事項

3.1 燃氣輪機可轉導葉生銹卡死事實證明，在潮濕環境下，燃氣輪機停運期間可轉導葉轉軸處非常容易發生生銹，造成可轉導葉無法轉動。

如果是個別導葉銹死，在下次啟機運行時，可能會(huì )造成導葉搖臂彎曲變形，并且由于可轉導葉開度不一致，改變了流場分布，使得下一級動葉在經過銹死導葉區域時產生顫振。這種情況極易造成葉片損壞，釀成大的機械事故。如果絕大多數可轉導葉銹死，則會(huì )造成執行機構無法按照控制程序打開可轉導葉，機組不能升速，無法進行輸氣生產。

因此,在潮濕環境下安裝使用的燃氣輪機，建議在停機備用期間，每周設法使可轉導葉動作一次，以防生銹。

3.2 壓縮機入口過濾器是否繼續使用

壓縮機廠家供貨一般都包括安裝在壓縮機入口短節內的錐形過濾器，且在技術建議書中強調為臨時過濾器。錐形過濾器的作用是，在壓縮機組運行初期阻擋新建管道施工過程中遺留的固體雜質，理論上在確保管道清潔以后就可以拆除。

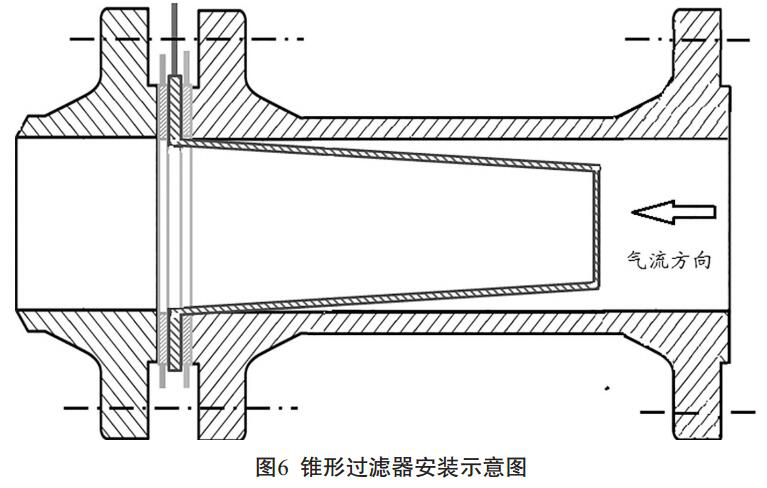

錐形過濾器安裝在壓縮機入口兩個法蘭片之間，使用兩個金屬纏繞墊片，如圖6所示。由于拆卸后法蘭之間的間隙增大，拆卸、安裝可能對壓縮機對中造成影響，擔心雜質進入損壞壓縮機，所以管道企業一般在壓縮機組投產后都不進行拆除。但是，這個錐形過濾器畢竟只是一個臨時過濾器，曾經出現過過濾器損壞造成壓縮機振動的問題。雖然已在壓縮機組的招標技術規格書中要求將該過濾器改為永久安裝形式，但廠家也可能不予采納。

因此，如果經過評估，確認工藝裝置區的管道已經十分清潔，不會(huì )有雜質進入壓縮機，就可以拆除錐形過濾器，只要制作一個與錐形過濾器安裝板厚度一致的補償鋼環即可；如果認為仍有必要安裝入口錐形過濾器，且已安裝的過濾器不滿足要求，就應該定制堅固的永久過濾器進行更換。

3.3 加載閥和放空閥的選型

RR機組配置的加載閥和放空閥是fisher公司的氣動調節閥，根據fisher閥門使用說明書，這種閥門的閥座密封性能是分級的。 RR為西氣東輸管道配置的閥門閥座的密封等級是Ⅳ級。根據ANSI/FCI70-2-2006 《 control valve seat leakage》 ,閥座的最大泄漏率為閥額定容量（ rated valve capacity）的0.01%。

調節閥額定容量的定義為：在規定條件下，利用適當的方程和廠家的設置得到的額定行程下通過閥的流體流量。根據測算，試驗條件下4吋放空閥泄漏量大約為35標方/天。實際安裝條件下的泄漏量應大于該數值。多臺機組、成年累月的泄漏量將十分可觀。

因此，使用調節閥形式的加載閥、放空閥，閥座密封等級應選擇Ⅴ級以上，或選擇使用球閥。

3.4 壓縮機廠房的通風

全封閉的壓縮機廠房采用機械通風，當達到通風充分條件時，屬于1類2區爆炸危險區域；達不到通風充分條件時，劃分為1類1區爆炸危險區域。由于廠房通風系統的通風量沒有監測，且廠房機械通風機的額定風壓在100mm水柱以下，在空氣濾芯贓污后，濾芯的差壓變化不大，但風量會(huì )顯著減少，將不能滿足設計的6次/h通風充分條件要求，廠房?jì)鹊沫h(huán)境條件發生變化，從1類2區變?yōu)?類1區。

因此，不僅要重視壓縮機組廠房通風系統是否運行的問題，還要重視通風量不能滿足要求的問題。建議在通風機出口設置通風量檢測裝置。

3.5 報警參數設置

技術標準提出的要求一般都是最低要求。潤滑油箱油位只有低報警設置，沒有低停車設置；干氣密封過濾器差壓只有高報警設置，沒有高停車設置等等。如果對相關參數報警設置有要求，應在技術規格書中提出。

（作者：周書仲，西北工業大學航空發動機設計專業畢業，西氣東輸管道公司壓縮機管理處副處長，高級工程師。）
