一、事件簡介

發生時間：2009年5月4日上午5:10；

發生地點：佛羅里達棕櫚城附近；

事故類型：管道失效事件；

事故后果：事件造成3人輕傷，3600萬標方天然氣泄漏，綜合損失達60萬美元，泄漏點附近公路封閉近3個小時。

破裂管道周邊環境情況

1.管道簡介

發生破裂的管道是佛羅里達天然氣運輸公司100#管道，建于1959年，破裂點位于20#與21#壓氣站之間，距離20#壓氣站27.7 km，管材為X52，外徑457 mm（18 inch），壁厚6.3 mm，ERW直縫電阻焊管，外涂層為聚乙烯膠帶，最大操作壓力9.75 MPa。1971年對該管段進行了水壓試驗，2004年進行了第二代漏磁檢測，并對破裂管段附近的金屬損失缺陷進行了修復。

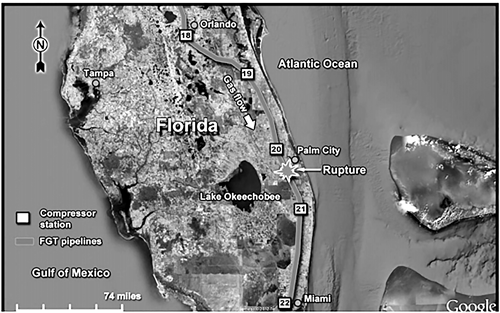

管道破裂點位置

2.管道工藝情況

20#、21#壓氣站間共有3條管道，管道可以通過一條30英寸環線管道實現互通。事件發生時， 30英寸管道正向100#管道注入天然氣。另外，破裂點上下游各有一個自動關斷閥門，分別為20-1# 及20-2# 。

管道工藝運行情況

3.事件響應

5:10 管道破裂，20-1#閥門立即自動關斷， 20-2#閥門沒有響應；三條線壓力隨即降低， SCADA提示了壓降，但由于未達到設定值并未報警。

5:16 路政部門接到第一起報警電話，隨即通知了當地警察及危險化學品管理辦公室；截至5:21 危險化學品辦公室接到31次該事件報告電話。

5:33 消防員趕到現場，隨即封鎖了高速路， 并對附近居民進行了疏散；

5:49 消防員通知尚不知情的佛羅里達天然氣運輸公司，運輸公司立即降壓，并派遣作業人員對線路進行檢查；

6:39 作業人員到達現場，對事故管道進行了確認，并啟動預案；

7:09 作業人員手動關閉20-2#閥門；

8:00 高速路恢復通車，疏散人群陸續返回。

4.人員受傷原因分析。

1名危險化學品辦公室職員被認為吸入較大濃度天然氣，被認定輕傷。

2名人員在高速路停車時，由于車輛故障側翻導致2人輕傷，被裁定與管道破裂事故相關。

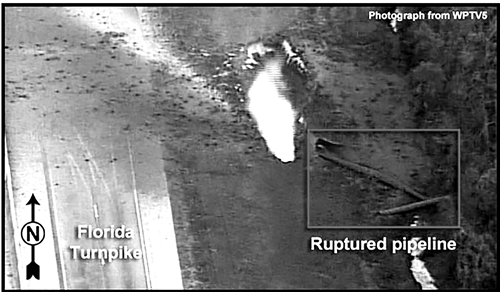

高速公路監控拍攝到的管道泄漏現場

破裂的管段

5.事件原因調查分析

管道檢查情況

管道防腐層聚乙烯膠帶嚴重剝離，并且剝離過程中可以發現很多空囊，可以斷定發生了陰極保護屏蔽。

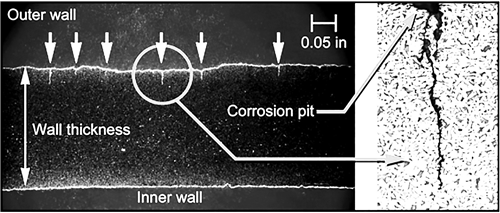

管體表面可以見到腐蝕坑，通過磁粉探傷可以觀察到管道外壁細小的線性裂紋。

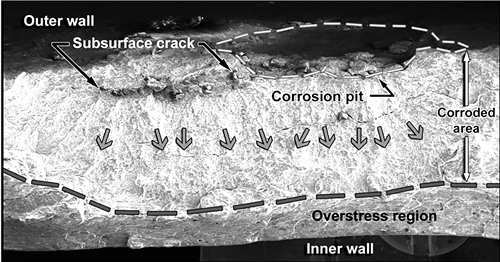

管道破裂點位于直焊縫附近，裂紋由腐蝕坑底部發展，下圖為事件管段電子顯微鏡圖片。

裂紋在管體上呈簇狀分布，裂紋發展形態具備近中性應力腐蝕開裂的特點。

自動化系統調查情況

自動化系統調查情況

20-2#自動關斷閥門未啟動原因分析：20-2#閥門的自動關斷程序設定為閥門壓力下降速率達到0.1Mpa/s時閥門自動關斷。但由于環線管道（30英寸）不斷注入天然氣，導致20-2#閥門壓降未達到響應值，閥門沒有自動關斷。

SCADA系統未報警原因分析：由于三條管線壓力變化頻繁，天然氣運輸公司設定了較高的SCADA系統報警閾值，雖然管道破裂時產生了壓降，但未觸發SCADA系統報警條件。

二、事件原因

1. 直接原因

應力腐蝕開裂導致的管道破裂。

2. 間接原因

管道防腐層剝離產生了陰極保護屏蔽，陰保失效； 頻繁的壓力波動導致了裂紋快速擴張； 第二代漏磁檢測器對焊縫附近缺陷識別能力有限， 且不具備識別裂紋型缺陷的能力； 未有效評估SCADA報警閾值、自動閥門關斷響應條件的適用性。

三、認識和啟示

1. 熟悉掌握管道危害與管道檢測手段。

熟悉管道危害因素：管道的危害因素共3大類，9小類，一般為內腐蝕、外腐蝕、應力腐蝕開裂、制造與施工缺陷、焊接建造相關缺陷、設備缺陷、第三方損壞、誤操作、自然與地質災害等。

重視管道應力腐蝕危害因素識別。采用針對性的檢測與評價技術，有效管控應力腐蝕風險。

熟悉各類管道檢測技術及其局限性�，F有的檢測手段主要有漏磁、弱磁、EMAT、ECDA、水壓試驗等，應根據管道面臨的主要危害因素選擇合適的檢測方式。

2. 重視焊縫附近缺陷的檢測。

現場開挖檢測過程中，檢測管體缺陷，特別是焊縫附近缺陷時，應該增加磁粉探傷等手段，及時發現管體表面微裂紋問題。

3. 評價自動化系統報警閾值

對公司現有自動化系統報警閾值、閥門自動關斷響應值等相關預設運行參數進行適用性評價， 保障應急情況發生時能夠有效響應。

4. 加強管道陰保防腐管理。

根據防腐材料特點，掌握防腐層失效規律， 及時對失效防腐層進行修復。

5. 針對管體裂紋開挖探索性試驗與研究。◢

（西部管道公司鄒斌整理）
