張杰  張瀚  梁政

西南石油大學機電工程學院

摘 要：地面局部堆載易造成埋地油氣管道出現截面橢圓化、局部破裂、防腐層脫落等，從而導致管道過早失效。為了揭示地面堆載區埋地管道失效機理，建立了管土耦合數值計算模型，對地表載荷下埋地管道的應力、應變、橢圓度等進行了研究，探討了載荷參數、管道參數、圍土參數對管道力學行為的影響規律。結果發現地表堆載作用下的無壓管道比壓力管道更容易發生失效；對易發生堆載段，增加管道壁厚和埋深可增強其抗變形能力；地表堆載范圍和重量越大管道越易發生失效；埋地管道截面橢圓度隨圍土彈性模量、泊松比、黏聚力的增大而減小。

關鍵詞：埋地管道；地面堆載；力學行為；失效分析

在管道周邊施工作業中，經常出現地面堆載、超載情況，甚至出現許多違章建筑物，從而導致軟土地基產生變形擠壓地下管道，使其發生不均勻沉降、變形等，最后引發安全事故[1]。特別在長江三角洲和沿海地區等廣泛分布有海相或湖相沉積軟土，其承載能力低、孔隙比大、壓縮性高、靈敏度高、易擾動[2]。因而，當地面出現堆載情況時，地表局部沉降量大，持續時間長，將對埋地管道造成極大危害。

地表堆載對管道的主要破壞形式為[3]：出現管道“盲段”，使常規的檢測和維護較為困難；管道截面變形，降低了清管器的通過性，易造成管道堵塞；管道出現沉降變形，導致管道破裂、油氣泄漏；易破壞管道防腐層，加速管道腐蝕。

1 堆載區管道靜力分析

如圖1所示，在地表載荷作用下，溝埋管道所受垂直土壓力可分為兩部分[4]：①由回填土自重產生的隨埋深增加而增加的管頂土壓力；②由地表載荷使回填土發生相對位移而施加到管道上的附加載荷，隨埋深的增加而減小。

圖1  地表堆載區埋地管道示意圖

目前關于管頂垂直土壓力的計算模型較多，如基于極限平衡理論的土柱滑動面模型和經驗集中系數模型等，但二者都是基于Marston土壓力模型。對于溝埋式管道，假定管溝內任一深度平面上回填土的豎向壓力均勻分布，且管頂承擔全部土壓力，則管頂豎向土壓力為：

式中，We 為單位長度管頂土壓力；Kg 為管頂豎向土壓力集中系數；K為水平土壓力系數；f 為管土摩擦因數；ρs 為圍土密度；D為管道外徑；H為管頂回填土厚度。

埋地管道除了承受土體自重載荷外，還將承受各種地表載荷，它們通過圍土傳遞給管道。常用的附加載荷計算方法有Boussinesq法和擴散角法。已有研究表明，深層土體適宜采用Boussinesq法，而擴散角法僅適用于淺層土體�！遁斢凸艿拦こ淘O計規范》和《輸氣管道工程設計規范》都采用Spangler-Iowa方法校核外載作用下的管道截面徑向變形。

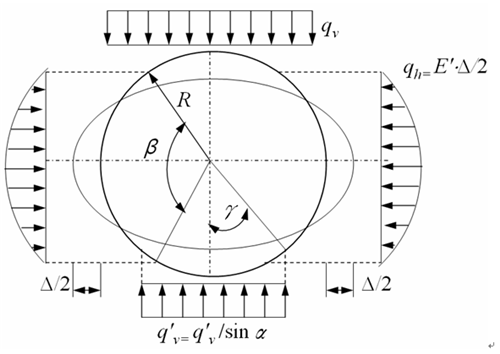

Spangler-Iowa方法管道示意如圖 2所示，作用于管頂的垂直載荷按均布載荷考慮，其分布寬度與管道外徑相同。管底承受地基垂直反力，均勻作用于圓心角2γ，管側承受土壤彈性抗力，其強度為二次拋物線規律分布，作用范圍對應圓心角β，最大抗力qh位于水平直徑的兩端。

式中，Δ為管道水平徑向最大變形；J為管道變形滯后系數，宜取1.5；K為管道基座系數；R為管道半徑；E為管道彈性模量；I為單位長度管壁截面慣性矩；E′為地基系數。

圖2   Spangler-Iowa方法管道承載示意圖

2  堆載區管道數值模型

如圖1所示，假設地面堆載區域為矩形，載荷均勻分布�；靥钔梁穸葹�1 m，地表載荷區域為1.5 m×0.8 m，埋地管道直徑為660 mm，壁厚為8 mm。

以X65鋼級管道為例，選用理想彈塑性Mohr-Coulomb模型來描述巖土的本構關系，地層與回填土材料相同，其彈性模量20 MPa，泊松比0.3，密度1 840 kg/m3，黏聚力15 kPa，內摩擦角15°，管土之間的摩擦系數為0.3。對模型做以下假設：載荷區內為均布載荷，并作用在管道正上方；地層和回填土均為單相材料，且各向同性，不混合其他沙粒、石塊[5,6]。

3 壓力管道力學行為

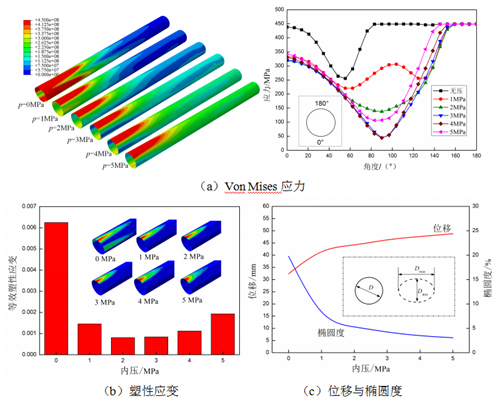

當地表載荷為0.5 MPa、載荷區域為0.8 m1.5 m時，不同內壓管道的應力應變響應如圖3所示。由內壓引起的管道周向變形可以抵抗外載引起的管道變形。圖3（a）表明載荷區部分管道應力隨內壓增加有所降低，但其余部分管道應力則隨內壓的增大而增大。在載荷區下方，無壓管道的高應力區最大；對于壓力管道，高應力區只集中在管道頂部，且高應力區面積隨內壓的增大呈先減小后增大趨勢變化。這是由于內壓較小時，地表載荷對管道的影響大于內壓，隨著內壓的增大，它可以抵消部分地表載荷的影響，因而管道高應力區隨內壓的增大而減��；當管道內壓較大時，內壓對管道的影響非常明顯，因而在內壓和地表載荷的聯合作用下，管道高應力區逐漸增大。根據管道中間截面應力分布可知，管道截面90°左右位置的應力較小，而管頂應力大于管底，無壓管道的應力大于壓力管道，且其塑性變形部位較大。因此，地表堆載作用下的無壓管道比壓力管道更容易發生失效。

圖3（b）中，隨著內壓增大，管道最大等效塑性應變先減小后增大，無壓管道的塑性應變最大，塑性變形區主要出現在管道頂部，管道下半部分未發生塑性變形，無壓管道的兩側也發生了塑性變形。隨著內壓的增大，橢圓形塑性區的長半軸逐漸減小，而短半軸則逐漸增大。

圖3（c）中，隨著內壓的增大，管道沉降量逐漸增大。由于高壓管道的等效剛度較大，地表載荷能量更多地被圍土吸收；而無壓管道剛度較小，管道變形吸收了部分能量，因而圍土吸收的能量相對較少，因而無壓管道的沉降量最小。管道截面橢圓度隨著內壓的增大而減小，且其變化率也逐漸減小。

圖3  不同內壓埋地管道應力應變響應

4  無壓管道力學行為

（1） 堆載大小

地表載荷越大，其對埋地管道產生的附加力就越大，不同載荷大小作用下埋地管道應力應變響應如圖4所示。圖4（a）中，當地表載荷較小時，最大應力出現在載荷區域下方管道頂部，且呈橢圓形分布。隨著載荷增大，管道最大應力逐漸增大，且高應力區沿管道軸向和周向擴展。隨著載荷的持續增加，高應力區仍在管道上半部分，但管道下半部分的應力也繼續增大。當地表載荷小于0.4 MPa時，管道未出現塑性變形。隨著載荷的增大，橢圓形的塑性變形區域出現在管頂。當地表載荷大于0.45 MPa時，管道的兩邊也出現了塑性區，管道最大等效塑性應變隨著地表載荷的增大而增大。

圖4（b）中，隨著地表載荷增大，管道沉降量逐漸增大。當地表載荷小于0.2 MPa時，管道最大沉降量?jì)H為1.3 mm。管道最危險截面橢圓度隨著地表載荷的增大而增大，當地表載荷小于0.4 MPa時，管道僅發生彈性變形，且橢圓度變化率非常小。當進入非彈性階段后，管道橢圓度較大且出現塑性變形。此時，管道承載能力急劇降低，不利于清管工作，且易出現裂紋[7]。

圖4  不同載重下埋地管道應力應變響應

（2）管道徑厚比

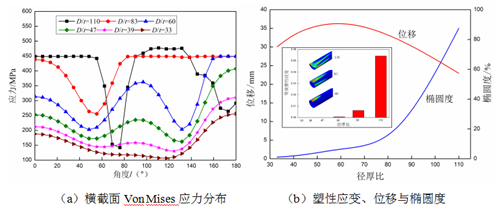

不同徑厚比管道的應力應變響應如圖5所示。圖5（a）中，隨著徑厚比減小，管道最大應力和高應力區也逐漸減��；當徑厚比為110時，管道高應力區最大，其截面發生了屈曲。當管道截面發生失穩以后，其應力分布發生了較大的變化。因而，地表堆載作用下的薄壁管道更容易發生屈曲。

圖5 不同徑厚比埋地管道應力應變響應

圖5（b）中，當徑厚比為60時，管道未出現塑性變形。隨著徑厚比增大，管道的塑性應變和塑性變形區域均增大。塑性變形區最先出現在管道頂部，隨著徑厚比增大，管道兩側也逐漸進入塑性區。對于薄壁管道，地表堆載作用下易出現凹陷，截面呈新月形。隨著徑厚比增大，管道沉降量先增大后減小，管道臨界徑厚比為60；當徑厚比小于60時，管道處于彈性變形階段，地表堆載作用下管道彎曲應變非常小，管道沉降量隨著徑厚比增加而增加；當徑厚比大于60時，管道進入塑性階段，薄壁管道吸收了較多附加能量，因而，管道沉降量隨著徑厚比增大而減小。管道截面橢圓度隨著徑厚比增大而增大，且其變化率也逐漸增大。

（3）管道埋深

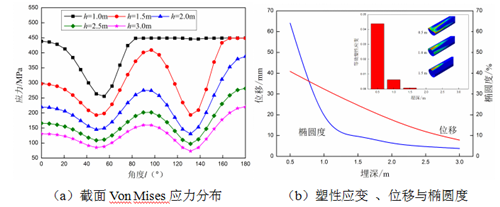

地表載荷對管道產生的附加力隨埋深增加而減小。不同埋深下管道應力應變響應如圖6所示，管道最大應力和高應力區隨埋深增加而減小，同時管道下半部分的應力也逐漸減小。當管道埋深為1 m時，其上半部分截面呈現了塑性變形。因而，淺埋管道在地表堆載作用下更容易發生失效。對于人類活動較為頻繁的區域，可增加管道埋深以降低其失效概率。

圖6 不同埋深下管道應力應變響應

圖6（b）所示管道最大等效塑性應變隨著埋深的增加而減小。當埋深大于1.5 m時，管道未出現塑性變形；而當埋深小于0.5 m時，管道變形非常嚴重，出現了較大凹陷區域。管道沉降量隨埋深的增加而減小，當埋深為3.0 m時，沉降量?jì)H為7.83 mm。管道截面橢圓度也隨著埋深的增加而減小，且變化率也逐漸減小。當埋深為1.5 m時，管道橢圓度為9.6%。在彈性變形階段，管道橢圓度變化率非常小。因而，增加埋深是降低地表堆載影響的有效途徑之一。

5 圍土特性對管道力學行為影響

（1）圍土彈性模量

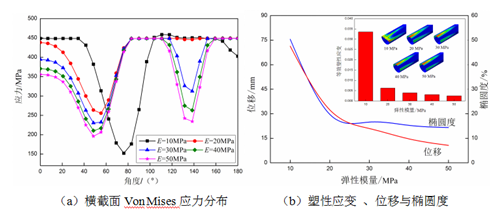

圍土是地表載荷與埋地管道的中間媒介，地表載荷對埋地管道產生的附加力通過圍土作用在埋地管道上。因而，圍土物理性質對管道應力應變有著重要影響。當地表載荷為0.5 MPa、載荷區域為0.8 m1.5 m時，不同彈性模量圍土中的管道應力應變響應如圖7所示。圖7（a）中，管道高應力區隨著圍土彈性模量增大而減小，且管道下半部分的應力也隨之減小。當E=10 MPa時，壓載區下方的管道發生屈曲，這是由于低彈性模量圍土變形較大，上覆土對管道作用力就越大所致。

圖7（b）中，管道最大等效塑性應變隨著圍土彈性模量增加而減小。當E≥20 MPa時，管道塑性應變變化率非常小，且塑性應變分布較為接近。但當E=10 MPa時，管道卻出現了較為嚴重塑性區，因而，在敷設管道回填時，需要嚴格關注回填土的選擇。埋地管道的沉降量和截面橢圓度均隨圍土彈性模量的增加而減小，但其變化率也逐漸減小。

圖7 不同圍土彈性模量中埋地管道應力應變響應

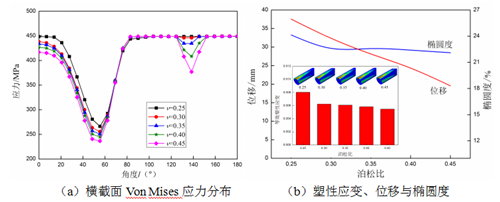

（2）圍土泊松比

不同泊松比圍土中埋地管道的應力應變響應如圖8所示，管道應力分布基本相同。管道高應力區隨著圍土泊松比的增大而減小，但變化率較小。不同泊松比圍土中的管道塑性應變分布也基本相同，最大等效塑性應變均出現在管頂，但它隨著圍土泊松比的增大而減小，當泊松比大于0.3時，塑性應變的變化率較小。管道沉降量和截面橢圓度均隨著圍土泊松比的增大而減小，當泊松比大于0.3時，管道橢圓度變化較小。

圖8 不同圍土泊松比下埋地管道應力應變響應

（3）圍土黏聚力

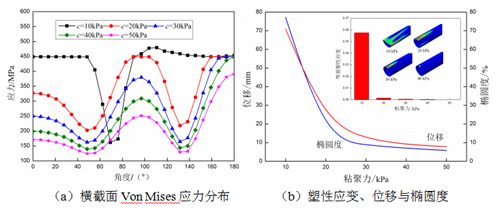

黏聚力體現了相同材料中鄰近部分的相互吸引力。圖9所示為不同黏聚力圍土中埋地管道的應力應變響應。管道最大應力和高應力區均隨著圍土黏聚力增大而減小。當c=10 kPa時，載荷區下方管道出現了一個較大凹陷，管道截面變?yōu)樾略滦�，表明當管道位于砂土地層中時更容易發生失效。當c>30 kPa時，管道最大應力僅出現在管頂位置。

圖9（b）中，當c>30 kPa時，管道不會(huì )出現塑性變形。管道最大等效塑性應變和塑性變形區均隨圍土黏聚力的增大而減小。當c=40 kPa時，管道塑性變形區非常小。管道沉降量和截面橢圓度均隨圍土黏聚力的增大而減小。在管道發生屈曲以前（c ≥30 kPa），管道沉降量和截面橢圓度的變化率均非常小。因而，對于有埋地管道的砂土地層、粉土地層或其他黏聚力較小土體，必須嚴格控制地表載荷的大小，降低埋地管道的失效幾率。

圖9不同圍土黏聚力下埋地管道應力應變響應

6  結論

（1）隨著地表載荷的增大，高應力區沿管道軸向和周向擴展，同時管道最大等效塑性應變、沉降量、最危險截面橢圓度隨著地表載荷增大而增大。因而，應該嚴格控制埋地管道上方大面積堆載情況的發生。

（2）隨著內壓增大，管道最大等效塑性應變先減小后增大，無壓管道的塑性應變最大，塑性變形區主要出現在管道頂部，管道下半部分未發生塑性變形，無壓管道的兩側也發生了塑性變形；隨著徑厚比的增大，管道的應力、塑性應變和塑性變形區域均增大，對于薄壁管道，地表堆載作用下易出現凹陷，截面呈新月形；同時，淺埋管道在地表堆載作用下更容易發生失效。

（3）管道應力、等效塑性應變、沉降量和截面橢圓度均隨圍土黏聚力、泊松比、彈性模量的增大而減小。

參考文獻：

[1]梁政，張杰，韓傳軍.地質災害下油氣管道力學[M]. 北京：科學出版社，2016.

[2]孫中菊.地面堆載作用下埋地管道的力學性狀分析[D].杭州：浙江大學，2014.

[3]王曉霖.典型不良地質條件下埋地管道安全評定方法研究[D].北京：中國石油大學，2009.

[4]帥健.管線力學[M]. 北京：科學出版社，2010.

[5]韓傳軍,張瀚,張杰. 地表載荷對硬巖區埋地管道應力應變影響分析[J].中國安全生產科學技術,2015.11(7):23-29.

[6]韓傳軍,張瀚,張杰.地表夯擊載荷作用下埋地管道力學分析[J].中國安全生產科學技術,2015.11(10):61-67.

[7]Jie Zhang, Zheng Liang, Han Zhang. Mechanical behavior of oil and gas pipeline impacted by rockfalls [M]. LAP LAMBERT Academic Publishing, 2016.

作者：

張杰，男，1987年生，博士，講師，碩士生導師，主要從事管道力學與安全評價、油氣裝備強度及服役行為研究，出版專著《地質災害下油氣管道力學》，發表相關論文40余篇。
