袁海  劉小暉  馬燁  黃鵬

西南管道公司蘭州輸油氣分公司

摘要：選取蘭州至臨洮93 km管道作為試驗管段，加裝光纖安全預警系統，經過試驗運行，通過FWS軟件升級和算法與功能優化兩個方面對系統進行優化，從而使周告警量和周告警類型有了顯著提高，但是該系統在告警類型分析判斷和有效告警率方面，還有進一步提升的空間。

關鍵詞： 光纖；預警系統；管道保護

第三方施工導致管道失效事件約占總失效事件的22.9%，如何能及時發現威脅管道事件發生并準確定位，減少甚至杜絕因人為破壞而導致的管道事故，維護管道正常運行，給油氣管道安全預警技術提出了迫切要求。

1 光纖安全系統原理

1.1 光纖振動傳感系統原理

光纖振動傳感是一種融合了光纖和光干涉技術，利用光纖不僅作為傳輸而且作為傳感探測器進行微震動監測的高科技設備，是一款為特殊行業和安防場合而設計的真正本質安全的監測系統。它以光學干涉理論為依據、以非平衡馬赫-澤德（Mach－Zehnder）/薩格奈克（Sagnac）的線型干涉結構為基礎，通過采用光纖傳感技術、計算機技術、通訊技術和現代信號處理技術等技術手段完成長距離沿線信息的檢測、采集、處理和傳輸，利用現代信號處理技術和信息智能分析技術對各種不同的振動信息進行分析和識別（見圖1）。

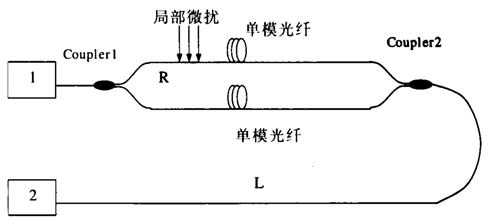

圖1  光纖振動傳感器原理

1.2 光纖振動入侵探測器信號檢測原理

當外界有振動信號作用于光纖時，會(huì )引起光纖折射率的變化，進而引起光波相位的變化。待檢測的振動信號主要為外界緩變壓力信號和聲場異常擾動信號，這兩種信號實質上都是對光纖產生壓力作用。當光纖受到壓力作用時，其折射率變化，由折射率變化引起的光波的相位變化。

1.3 光纖振動入侵探測器定位原理

當外界振動信號作用于M—Z光纖干涉系統的兩個干涉臂時，傳感光分別向左右兩個方向傳輸至探測器1和探測器2（見圖2）。檢測比較兩組干涉光的時間差即可判斷振動事件發生的位置（見圖3）。

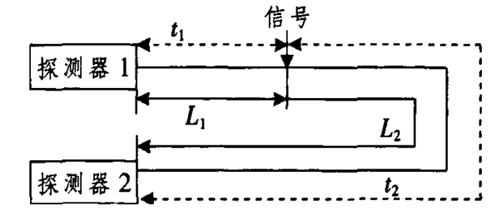

圖2  光纖振動定位原理

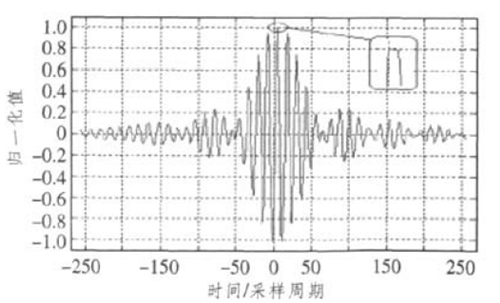

圖3  時間差計算圖

2 光纖安全系統指標

2.1 國家規范（SY/T  4121-2012）

監測長度：≤60 km

檢測范圍：≥5m

定位精度：≤±100m

報警率： ≥95%

響應時間：≤60s

2.2 光纖探測器的主要技術參數

光纖類型：多模（短距離）、單模（遠距離）

單路長距離測量時間：10 ～ 60 S

測量距離：2 ～ 35 km空間分辨率：0.5 m，

定位精度：≤1 m

測溫精度：±1~±1.5 ℃

測溫范圍：-40~130 ℃（特殊光纖可滿足超低溫和超高溫）

3 應用實踐

西南管道公司所轄蘭州至臨洮管線距離93 km，全線采集GPS坐標125個，采集點涵括所有陰保樁、轉角，并對穿越公路、鐵路、河流、村莊等重點區域進行加密采集。管道預警系統于2016年12月全部調試完畢后投入運行。經過對全線告警數據進行收集，再與現場實際告警地點進行復驗，發現存在誤報較多的問題，項目部隨即對管道預警系統進行優化。

3.1 系統優化

3.1.1  FWS軟件升級

2017年2月對蘭州、臨洮兩站的預警管理終端軟件FWS進行了升級更新，更新后的FWS界面更加簡潔，并加入全新告警篩選機制“持續時間”及“類別篩選”功能�！俺掷m時間”指僅顯示超過設定值的告警信息�！邦�(lèi)別篩選”指僅顯示已勾選的告警類型。通過對這兩項功能的合理設置可以更有效的過濾非危害事件告警。

3.1.2算法與性能優化

對前期采集的告警信息、告警數據進行整理與分析，對告警數據、告警判斷、告警位置進行優化。

（1）告警事件甄別優化

以采集的告警信號為藍本結合現場實際線路信號優化告警事件及類型的甄別；主要采取現場地理位置的先驗條件，再依據事件的持續時間、類型、信號能量等進行綜合判斷。

（2）告警事件顯示優化

對FWS預警終端軟件的告警信息顯示做優化調整，將同一位置多次告警信息做整合處理，減少告警信息顯示面板中同一位置告警多條記錄的顯示；主要采取信號的持續性判斷，將同一位置在一定時間內的信號片斷進行歸納，減少由于同一事件的多條顯示；事件保留時間根據現場事件的判斷設置。

（3）參數優化調整

根據系統運行的告警數據分析且同時分析光纜線路的信號變化，根據不同區域的條件設置不同的閾值；主要采取分段設置閾值；分時篩選告警事件數據。參數設置需要持續跟蹤，根據季節、線路施工變化等情況進行分析調整。

3.2 優化后結果

（1）優化前后告警量對比

試驗管道優化前平均周告警量530余條，優化后減少至110余條（見圖4）。針對明顯無管道危害事件的告警得到了有效控制。

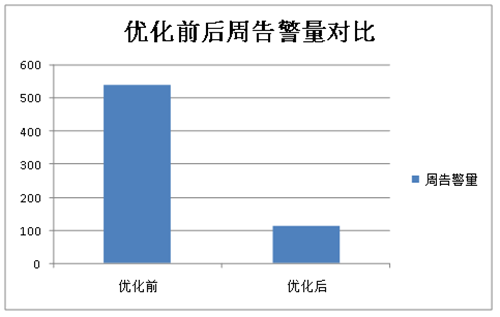

圖4  優化前后告警數據對比

（2） 優化前后告警類型對比

試驗管道優化前平均周告警量中約有130余條告警類型為“未知”，優化后未知告警類型減少至20條以?xún)龋ㄒ?jiàn)圖5）。同時告警類型匹配準確率也有了提升。

圖5 告警類型優化前后對比

3.3  實踐結果

目前試驗管道光纖預警系統設備運行穩定，性能指標分別為：

 穩定性：系統穩定運行三個月，無任何故障發生；

 靈敏度： 15 m范圍內的機械挖掘與2 m范圍內的人工挖掘事件；

 定位誤差：不大于100 m；

 信號響應時間：不大于1 min；

 漏報率：在數據采集與距離校正期間，沒有出現漏報率；

系統有效告警條數：試運行期間，有效告警條數達到幾百條；經過分析處理、篩選與合并，有效告警條數控制在50條內。

4  結語

目前試驗選取的光纖預警系統在運行過程中，對事件有效告警率、告警分析等仍需進一步優化完善。

（1）有效告警率。根據季節、線路施工類型、環境干擾因素、白天與夜間信號等變化，對非破壞性的常告警點處理，對道路與過車的信號篩選等；需加強與現場巡線的結合，通過事件復核來提高有效告警率。

（2）告警分析判斷�，F場信號分析主要采取信號時長、頻譜、峭度、占空比等多維特征來判斷事件類型，告警事件主要基于持續時間、類型判斷、信號閾值與位置先驗等綜合判斷。告警分析判斷仍需結合現場線路的實際情況來調整優化，系統需要結合人防+技防，通過技防來提高人防的效率，同時通過人防來有效提升系統的有效告警率。

預警系統能有效檢測管道周?chē)�的土壤振�?dòng)信號和判斷事件的類型，但事件的威脅度主要依靠持續時間與信號類型，這需要定期采集分析數據，持續優化，不斷提高系統的有效告警率，減少誤報，實現對危害事件的及時發現、準確定位、有效制止，提高管道運行的安全性。

作者：袁海，男，1980年生，助理工程師，研究方向為管道保護。

《管道保護》2017年第4期（總第35期）
