2015年8月15日，楚雄站按計劃開展楚雄-大理管道內檢測清管器發送工作。19:43，該站將清管器放入發球筒內，對發球流程進行引油排氣； 20:50，該站按操作規程導通發清管器流程后發送6#清管器。21:01分第一次發球后，清管器指示器及接收信號表明清管器沒有出站，隨后站場配合調度提升發球壓力和切換流程先后3次嘗試發球，但均沒成功。21:50，經調控中心專業人員指導采用反沖的方法，嘗試將清管器沖送至發球筒內，卻沒能將清管器取出，宣告此次發送清管器失敗。

2 所用設備的結構及參數

2.1 清管器結構及參數

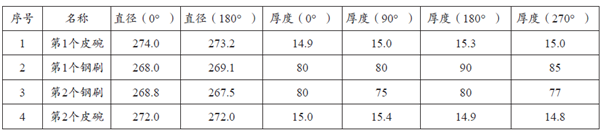

本次發送的6#皮碗-鋼刷清管器，主要由2個皮碗和2個鋼刷組成，順序為皮碗-鋼刷-鋼刷-皮碗（如圖1所示)，尺寸見下表。

（備注：表中皮碗或鋼刷直徑為垂直兩個方向測量數值，皮碗或鋼刷厚度為垂直兩方向所在四個點皮碗或鋼刷的邊沿測量數值)

圖1 清管器示意圖（從左至右）

2.2 發送設備的尺寸及壁厚

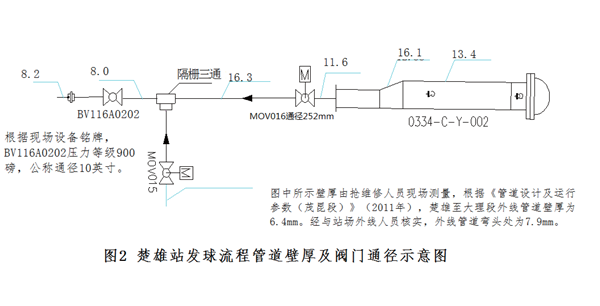

此次發送清管器設備的尺寸及壁厚如圖2所示。

3 取清管器過程

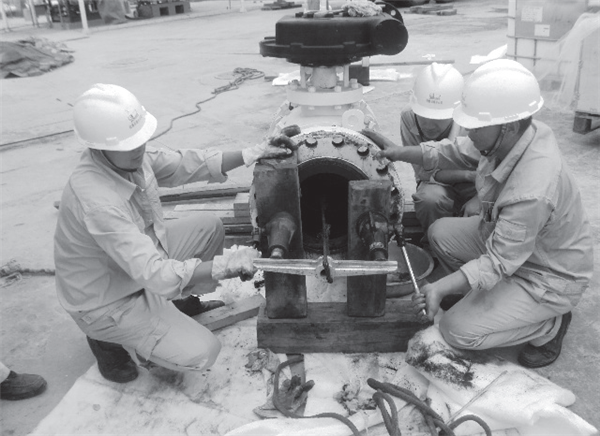

發送失敗后管理處組織維搶修人員打開快開盲板，試圖利用倒鏈外拉的辦法取出清管器，但沒能取出。之后，維搶修人員用火焊將發球筒支座斷開，并將MOV016、GV116A0235兩個球閥與排污閥斷開。然后將發球筒及MOV016球閥整體拆卸吊裝至平坦地方，利用千斤頂將清管器取出（如圖3 所示）。

圖3 取清管器過程

4 清管器卡阻現象及原因分析

通過MOV016球閥一側可以清晰看到清管器位置及卡阻情況：清管器距MOV016球閥（閥門通徑252mm）出口一側法蘭距離為60cm，清管器的第一片皮碗呈褶皺狀卡在MOV016球閥進口一側閥芯處（如圖4所示）。經查看，閥門機械指示位指示開度到位，但閥芯實際開度不到位，偏移5～7mm。

圖4 清管器卡阻及閥門開不到位示意圖

根據清管器卡阻情況可確定卡阻的主要原因是，MOV016球閥執行機構存在空行程，進行發球操作時閥門開不到位，導致清管器在閥門處卡阻。

根據壓力趨勢監控，清管器發送的壓差達到0.71MPa，在取清管器時反映清管器卡的很緊，最后只能用千斤頂一點一點地移動才將其取出。此次發送的6#清管器的皮碗及鋼刷直徑為268～275mm，而發球流程管道壁厚最窄處僅240mm（見圖2），MOV016球閥通徑為252mm， 過盈量較大，達到9.1%，導致清管器在管道中遇到變徑及其他情況時極易卡阻。

5 工作建議

在清管中要避免清管器被卡阻，應對清管器通過的閥門進行深層次保養和開關測試，如閥門存在開關不到位或其他缺陷，應該更換新的閥門。但如果清管工作時間緊、任務重，也可由專業人員重新對閥門開度及機械位進行標注，確定閥門處于全開位置。發球時將閥門調至此位置， 確保閥芯處于全開（如圖5、圖6所示）。◢
