中石化銷售華南分公司負責華南地區成品油管網的運營管理，其中在役管道累計總長達5278公里，在建管道758公里，站場多達57座，預計2020年管線達到8000km。管線運距長、站點多、工藝運行復雜、操作條件苛刻，途經地域地質條件復雜，地形、地貌多變、環境敏感且搶修難度大。部分管線經過自然災害多發地段和經濟發達地區，沿線第三方施工作業頻繁、雜散電流干擾復雜多變、管道占壓?jiǎn)?wèn)題較為嚴重。新建、在役、改擴建多種管道并存，對建設、生產過程必須實施全生命周期管理，企業面臨的管道安全管理挑戰巨大。近年來，雖未發生過重大管道安全事故，但多次發生管道滲漏、泄漏、起火等險情，管道安全形勢不容樂(lè )觀。這要求我們必須改變傳統管理模式，采用管道完整性管理方法，提高企業管理水平，以有效保障管道安全可靠運行。

1 企業管理存在的差距

目前公司實行“公司-管理處-輸油站”三級管理模式，其中公司級主要負責公司業務整體的統籌規劃與管理，管理處和輸油站負責所轄管道各項安全管理措施的落實。在此基礎上建立了較為全面的管道安全管理體系，各項管理制度文件較為齊全，但要全面開展管道完整性管理，還存在以下幾方面差距：

（1）管理仍處于事故發生后被動式應對的階段。雖有隱患排查與治理相關制度，但不排除交差應付的情況。

（2）未設置專業部門及相關技術支持機構，專業分工缺乏合理性。

（3）基礎數據信息大量缺失。已有數據未能進行有效關聯與管理，數據利用率低。

（4）檢測工作存在盲目性，不重視檢測結果的深入分析和利用。

（5）缺陷修復缺乏針對性，經濟性和安全可靠度不高。

2 構建完整性管理體系

為推進企業由傳統管理模式向完整性管理模式轉變，結合管道系統特點及管理現狀，初步構建了以組織機構為保障、文件體系為根基、關鍵技術為支撐、典型業務活動為核心、管理平臺為手段的完整性管理體系，總體框架如圖1所示。





（1）組織機構

在公司級層面成立管道完整性管理中心，全面負責組織、協調和推進企業管道完整性管理各項工作。中心下設數據管理、風險評價、完整性評價、維護維修、應急及綜合管理等管理和技術崗位，并按需配備崗位人員，明確崗位職責。

公司層面指定一名管道完整性管理主管領導，成立領導小組，從戰略層面引導管道完整性管理工作的部署與實施。同時，各管理處和輸油站設置專職完整性管理崗，配合完整性管理中心開展完整性管理各項具體工作。企業完整性管理組織機構設置如圖2所示。





（2）文件體系

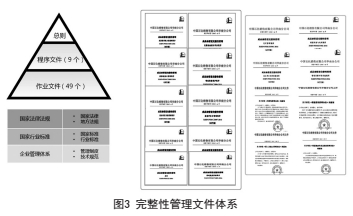

文件體系采用1個總則、9個程序文件和47個作業文件的三級結構形式，全面涵蓋建設期、運營期、報廢期的全生命周期，并發布為企業標準，如圖3所示�？倓t作為完整性管理的綱領性文件，提出完整性管理方針、目標及總體要求，規定完整性管理總體內容及實施流程。程序文件和作業文件利用或借鑒公司現有管理制度，結合完整性管理業務需求，在原有制度基礎上進行補充與完善。針對數據收集整合與管理、高后果區識別評價、風險評價管理、效能評價等原有制度中的空白部分，重新編制相應的程序文件和作業文件。





（3）支撐技術

從數據與信息技術、危害識別評價技術、檢測技術、監測監控技術、缺陷適用性評價技術、維護維修技術、應急搶險技術等方面著手，搭建完整性管理支撐技術服務平臺，組建完整性管理關鍵技術研發團隊，與外單位開展合作，建立適應企業完整性管理需求的技術體系。結合企業實際需求及現有實力，確定完整性管理所需突破的技術關鍵和難點，重點攻關關鍵技術和難點環節。

（4）典型業務活動

主要包括日常巡護、檢測與評價、維護維修及常見事件管理，如第三方施工管理、地質災害防治、人為破壞防護、占壓管理、泄漏搶險等。確定企業典型業務活動的統一管理機制，細化各項典型業務活動開展方式和總體要求。梳理典型業務活動管理流程，明確界定各部門職責，使企業典型業務活動管理規范化、標準化，進一步實現管理的信息化和智能化。

（5）系統平臺

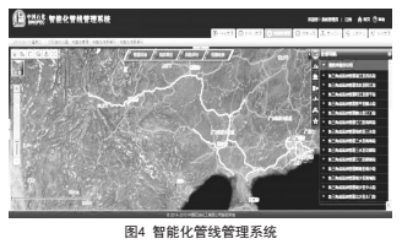

包括GIS展示、數據管理、高后果區管理、風險評價管理、內/外檢測、第三方施工、占壓、改線等重點管道業務活動開展線上管理實踐，有效提升效率和質量，為管道完整性管理與決策分析提供信息化手段。管道高后果區識別方法、風險評價方法、地質災害風險評價方法及完整性管理軟件系統在“智能化管線系統”得到集成應用。系統通過GIS系統與管道地理特征的結合應用、完整性管理的管理流程實施、完整性修復的決策等基本功能，最終實現管道完整性管理的智能化。如圖4所示。







3 關鍵技術研究應用

3.1 技術研究

（1）高后果區識別技術

高后果區識別分級準則及高后果區識別表，高后果區識別管理程序文件和作業文件，為高后果區分級管理提供依據。

編制高后果區登記卡、高后果區管理維護記錄表、高后果區匯總表，明確嚴重高后果區“一區一案”管理要求，為高后果區管理提供指導。

開展高后果區識別及分級管理的技術培訓和體系文件宣貫，在公司內實現方法、流程、數據、文檔統一。

（2）管道風險評價方法

基于集成權重的風險評價模型和評分指標體系，管道風險評價與管理程序文件和作業文件，為管道全面風險管控提供技術指導。

采用高后果區定量風險評價方法，通過對管道泄漏事故的統計和分析，建立管道失效概率計算模型和危害半徑計算模型，確定高后果區管段的個人風險和社會(huì )風險，明確風險可接受程度，為管道風險管理提供依據。

將涵蓋斜坡類地質災害、水毀、地面變形、極端天氣等典型地質災害類型的識別和評價方法，地質災害易發性和管道易損性的評價指標體系，應用于管道地質災害隱患排查，規范地質災害識別與評價工作。

（3）含缺陷管道的適用性評價及維修決策技術基于內檢測數據的含缺陷管道適用性評價方法，包括缺陷數據統計與致因分析，剩余強度評價和剩余壽命預測，管道安全運行及維修決策等，為管道安全運行提供保障。

基于缺陷尺寸與失效壓力關系曲線圖的管道承壓能力快速評定方法，可根據缺陷幾何參數、管材規格和性能參數快速判定含缺陷管道的安全承壓能力、失效壓力，并可用于預測腐蝕管道的剩余壽命。如圖5所示。





缺陷維修響應判定準則。按嚴重程度將腐蝕、凹陷及其他缺陷響應級別劃分為三級：立即響應、計劃響應和監測，為制定缺陷維修計劃提供依據。

基于ERF曲線圖、失效壓力分布圖、響應時間決策圖等的缺陷維修響應決策方法，全面、直觀地判斷缺陷維修響應級別，明確管道整體完整性狀況，并快速確定缺陷計劃響應時間和再檢測周期，或適時調整管道運行工況。

3.2 應用實踐

（1）完成高后果區識別與分級管理，明確完整性管理重點

完成3842公里管線高后果區識別、填報、統計分析，對識別出的916處高后果區制定管理對策，形成高后果區識別管理的成套方案，實現高后果區管理的科學化和標準化。明確了管道巡查、風險管理及評價工作的重點，為應急資源配置優化、應急響應級別及預案制定提供了科學依據。開發的高后果區識別管理方法為智能化管線系統提供了技術支持，同時為智能化管線建設項目中視頻影像及全景影像部署等提供了數據支持和科學依據。

（2）完成重點管段風險評價，建立基于風險的管理模式

完成786公里管道的風險評價。確定管道風險敏感因素，對高風險管段制定管理對策，針對高后果區實施定量風險評價，確定個體風險和社會(huì )風險水平。開展管道風險評價的技術培訓和體系文件宣貫，指導技術人員掌握管道風險評價方法。開發的管道風險評價方法、地質災害風險評價方法為智能化管線系統建設提供了技術支持，為全面風險評價和管控提供保障。

（3）完成湛茂段管道完整性評價，明確維修響應計劃

完成湛江站-茂名站106km管道內檢測數據分析，確定缺陷類型、數量及統計分布；采用ASME B31G、DNV RP F101和Shannon方法對6713處缺陷進行剩余強度評價，并對6325處金屬損失進行剩余壽命預測。通過完整性評價實施，全面掌握管道完整性狀況，制定缺陷維修響應計劃，針對典型缺陷提出適當的缺陷維修方法與措施，建立基于內檢測的管道完整性管理模式，極大的提升了管道安全管理水平和管理效率。
